BSMJ-serien enfas självläkande shuntkondensator
Model:BSMJ Series
BSMJ Series enfas självläkande shuntkondensator är lämplig för 50Hz eller 60Hz lågspänningskraftsystem, används främst för att förbättra effektfaktorn, minska reaktiv effektförlust förbättra spänningskvaliteten, knacka på transformatorkapaciteten och så vidare. Det är den bästa energibesparande produkten som starkt rekommenderas av olika länder.
Denna produkt följer strikt: GB/T 12747.1-2004 och IEC 60831-1:2014 standarder.
Denna produkt följer strikt: GB/T 12747.1-2004 och IEC 60831-1:2014 standarder.
Geyue Electricär en professionell BSMJ-serie enfas självläkande shuntkondensatortillverkare och leverantör i Kina, med en fabrik i Yueqing, Zhejiang. BSMJ-serien enfas självläkande shuntkondensator är en lågspänningskondensator designad föreffektfaktorkorrigeringoch reaktiv effektkompensation i enfas växelströmssystem. Den används i stor utsträckning av industrianläggningar, panelbyggare och distributionsföretag för dess pålitliga självläkande dielektrikum, låga förluster och långa livslängd. Om du köper enfasiga självläkande shuntkondensatorer, tillhandahåller Geyue Electric standardmodeller och skräddarsydda specifikationer direkt från fabriken. Denna modell tillhör också vår bredaresjälvläkande shuntkondensatorserie.
Märkspänning0,23 – 1,2 kV
Nominell utgång5 – 50 kvar
Frekvens50/60 Hz
FörbindelseEnfas

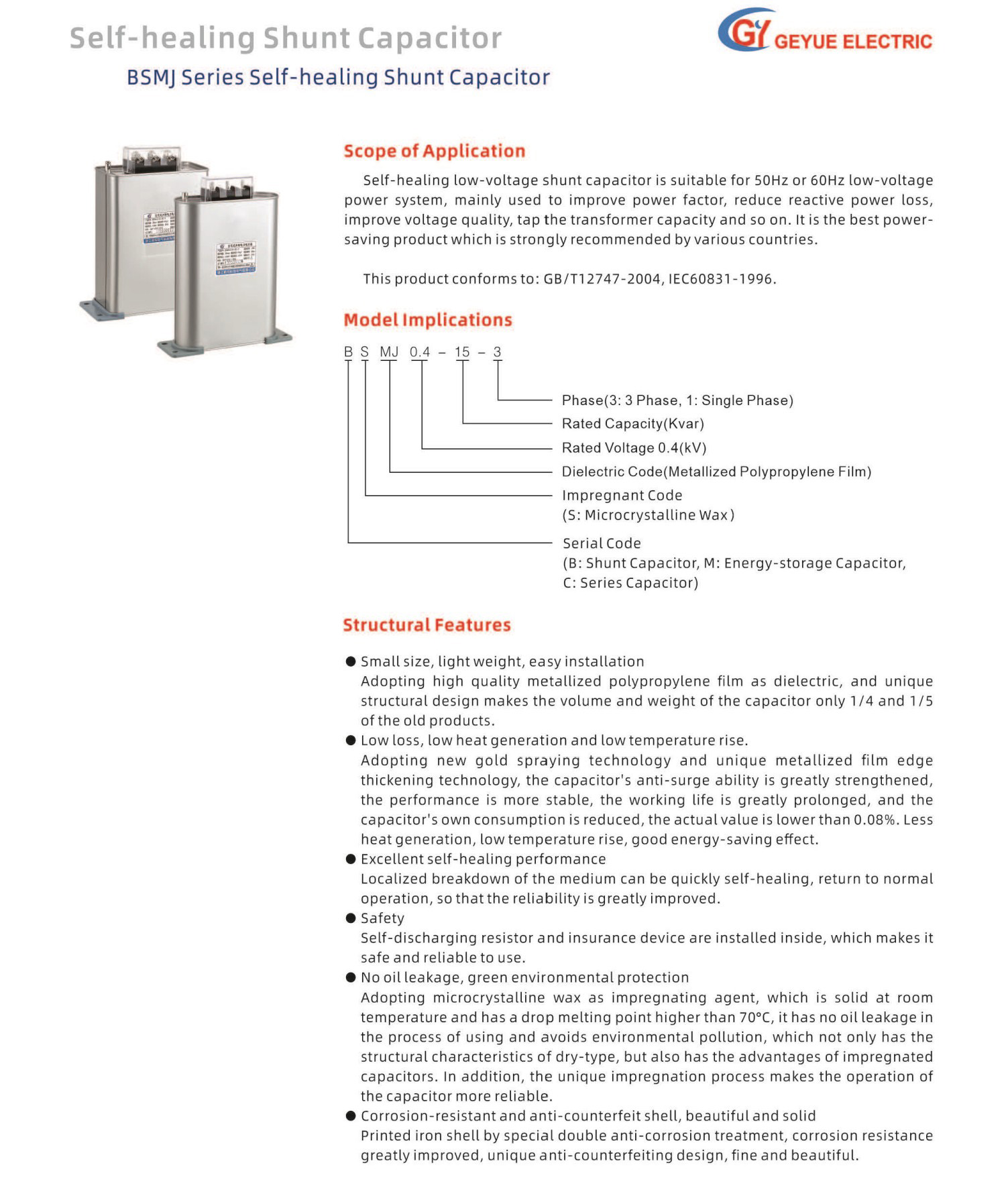

Produktbeskrivning
BSMJ-serien enfas självläkande shuntkondensator är en lågspänningskondensator utvecklad av Geyue Electric för reaktiv effektkompensation i enfasnätverk. Parallellkopplad med induktiva belastningar som motorer, transformatorer och svetsmaskiner, levererar den reaktiv effekt lokalt, minskar den reaktiva effekten från elnätet och för tillbaka effektfaktorn till 0,95 eller högre.
Kondensatorn använder metalliserad polypropenfilm med en självläkande dielektrikum, förseglad inuti en aluminiumburk och impregnerad med mikrokristallint vax. Om ett lokalt haveri inträffar, avdunstar det tunna metallskiktet runt felet och isolerar defekten, så att kondensatorn automatiskt återgår till normal drift. Detta förbättrar tillförlitligheten avsevärt och förlänger livslängden. Den tillhör samma produktfamilj som våra trefasiga, delade faser och cylinderkonstruktioner, alla tillgängliga via vårsjälvläkande shuntkondensatorsamling.
Viktiga fördelar
PF
Effektfaktorkorrigering
Höjer effektfaktorn till 0,95 eller högre och undviker straffavgifter.
SH
Självläkande dielektrikum
Automatisk isolering av lokala haverier förlänger livslängden och minskar underhållet.
LQ
Spänningskvalitet
Stabiliserar bussspänningen och minskar spänningsfall och flimmer.
EF
Energieffektivitet
Minskar linje- och transformatorförluster och frigör transformatorkapacitet.
Material och utförande
High-end importerad polypropenbasfilm
Basfilm från kända leverantörer, med importerad polypropenfilm med exakt metalliserad zink- och aluminiumbeläggning. Filmytan på varje basfilm är ren och intakt, med en slät och exceptionellt ljus finish som säkerställer stabil kapacitans och låga dielektriska förluster under kondensatorns livstid.
Ledande kopparflätad tråd
Kopparflätad tråd med enastående oxidationsbeständighet och korrosionsbeständighet. Vald för finstickningsdensitet utan ytgrader. Extruderingsbredd, tjocklek och resistivitet uppfyller strikt GB/T nationella standarder, vilket säkerställer lågt kontaktmotstånd och stabil strömkapacitet.
Spraybeläggning med hög renhet i zinkguld
Zinkpulver med hög renhet finfördelas till en fin spray genom bågssprutningsprocessen, sprutas sedan med hög hastighet på filmskiktsgapet på kondensatorkärnans sammansättningsyta. Det guldsprutande skiktet och det metalliserade filmskiktet kombineras tätt, med fin partikelstorlek och enhetlig tjocklek, vilket håller kontaktmotståndet lågt.
Högpresterande mikrokristallint vaximpregneringsmedel
Mikrokristallint vax med goda elektriska egenskaper, hög värmebeständighet och stark åldringsstabilitet används som basvax i fast impregneringsmaterial. Att fylla luckor och tomrum i delarna förseglar kondensatorn tätt och ökar kraftigt materialens styrka, vilket förbättrar värmeavledning och livslängd.

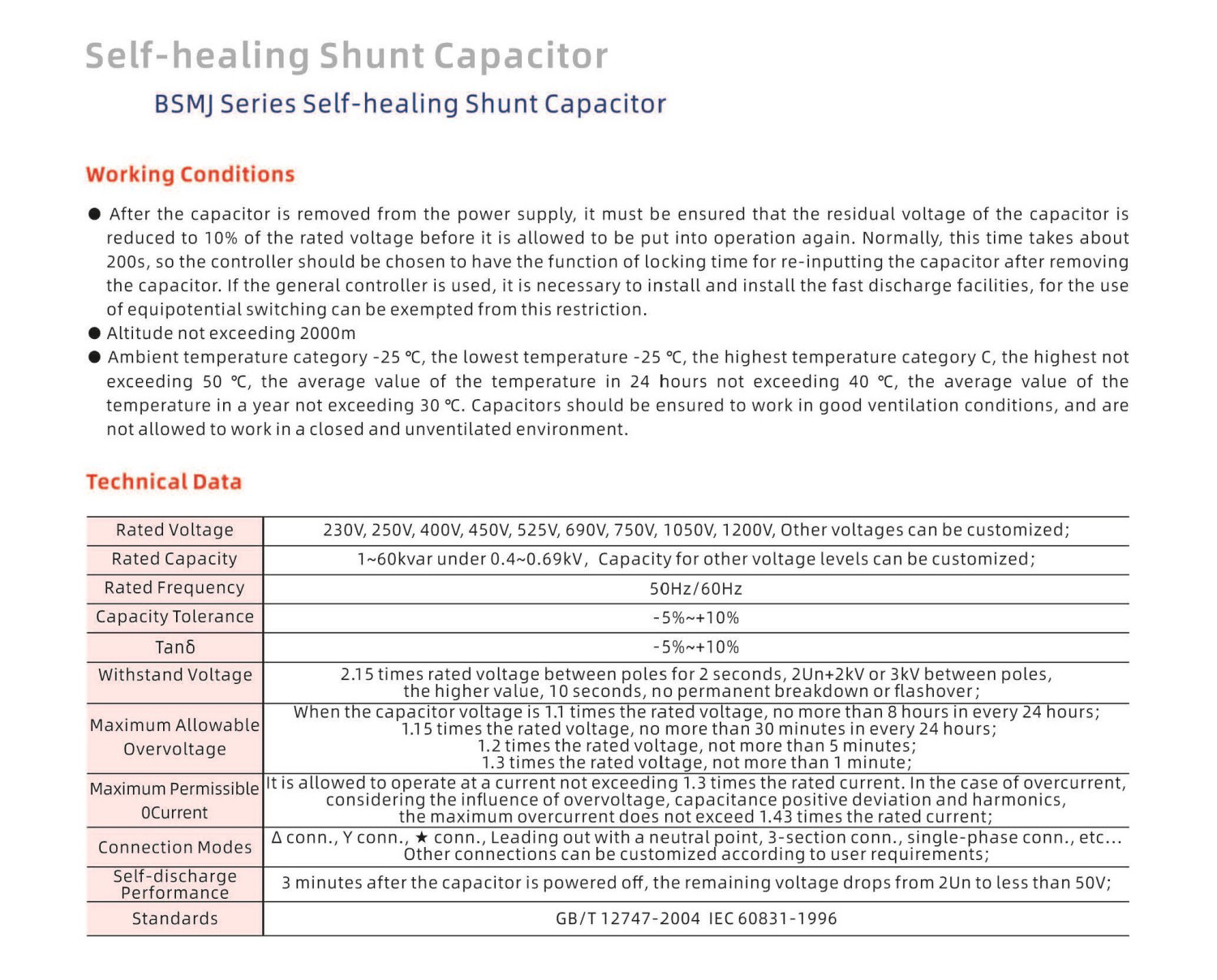

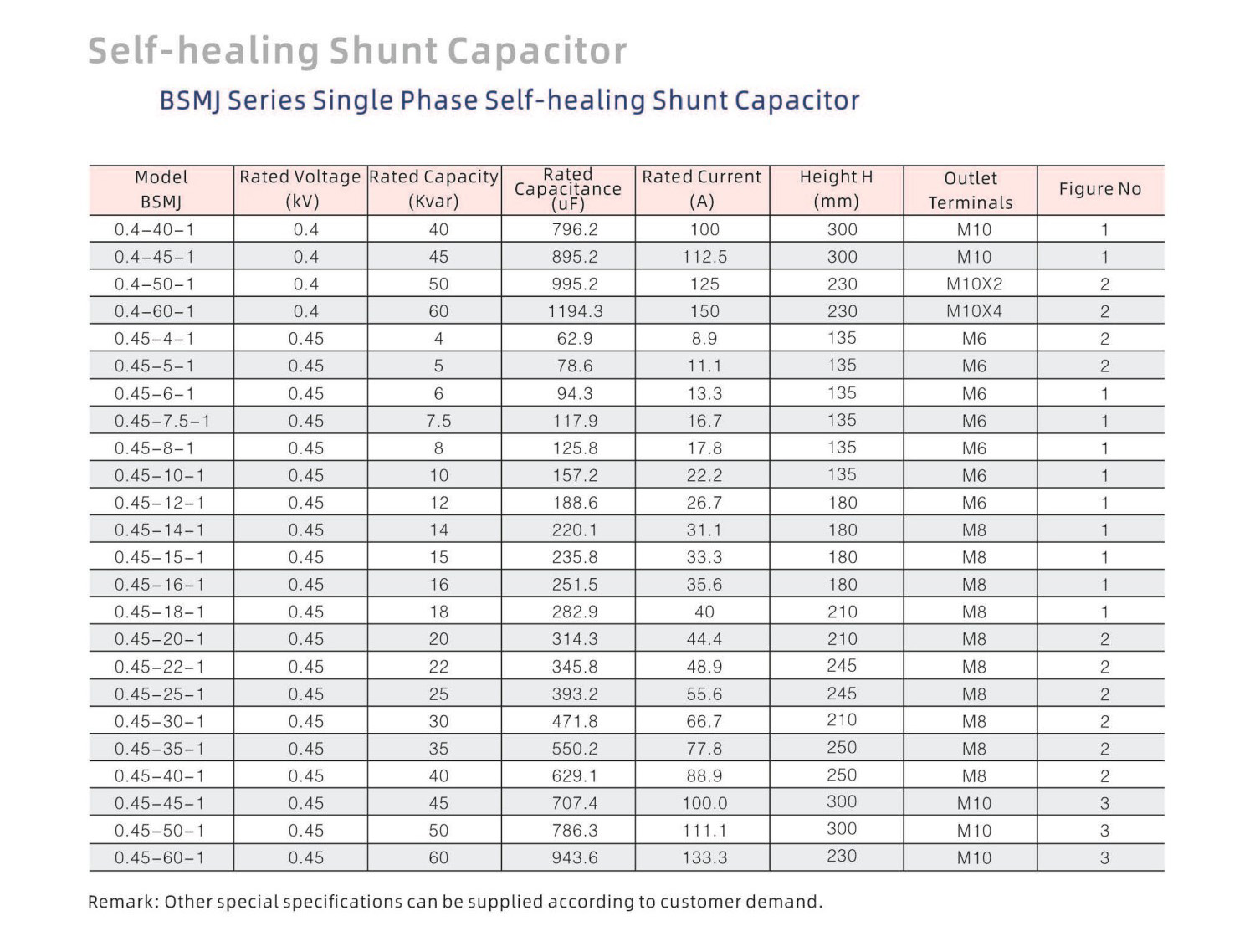

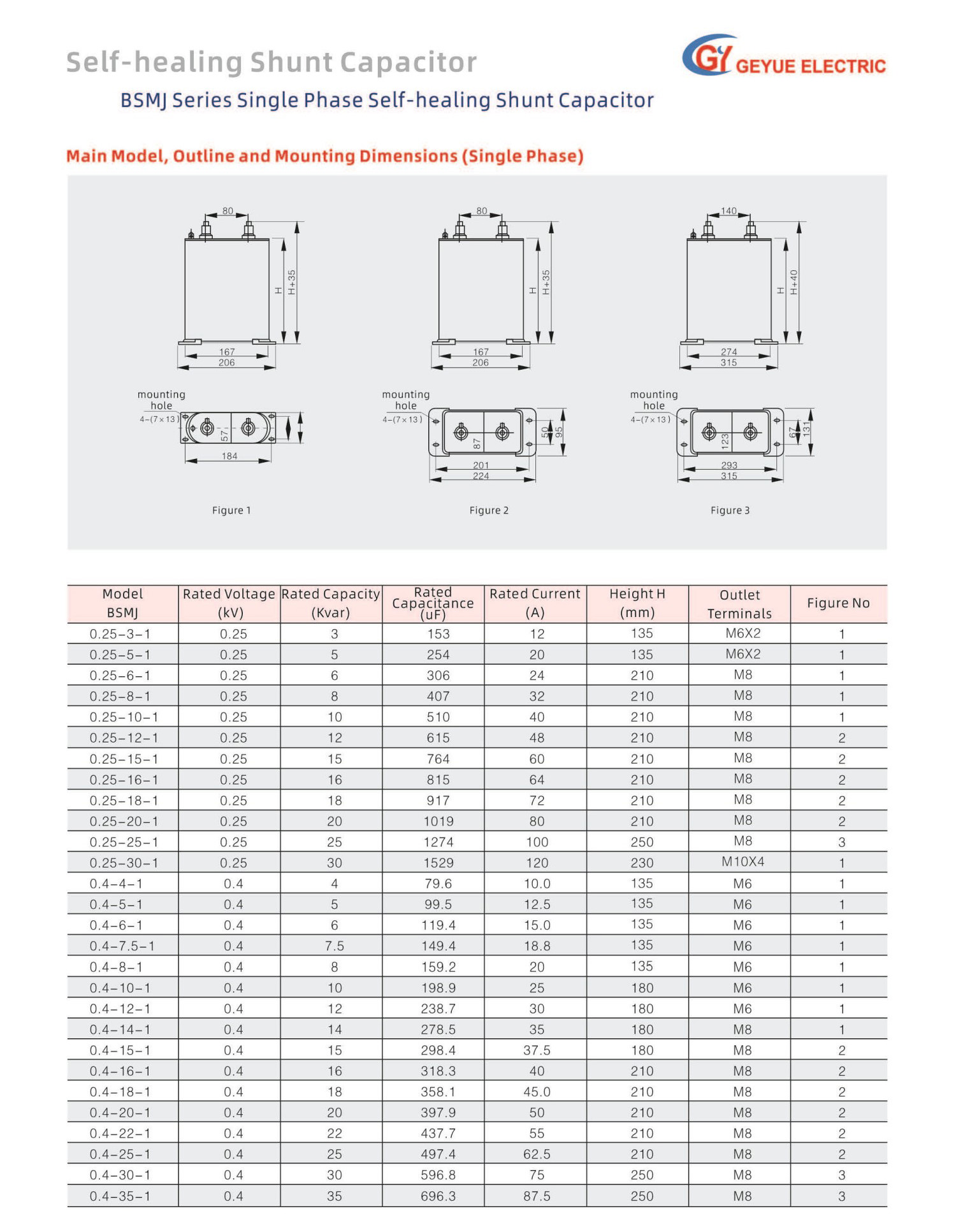

Tekniska specifikationer
| Parameter | Typiskt värde |
|---|---|
| Modell | BSMJ-serien enfas |
| Märkspänning | 0,23 kV – 1,2 kV (vanligt: 0,4 / 0,45 / 0,48 / 0,525 / 0,69 kV) |
| Nominell uteffekt | 5 – 50 kvar per enhet |
| Nominell frekvens | 50 Hz / 60 Hz |
| Förbindelse | Enfas |
| Dielektrisk | Självläkande metalliserad polypropenfilm |
| Impregnerande | Mikrokristallint vax |
| Skydd | Övertrycksfrånskiljare, intern säkring |
| Urladdningsmotstånd | Inbyggd, sjunker spänningen under 50 V inom 1 minut |
| Standarder | GB/T 12747.1-2004, IEC 60831-1:2014 |
| Inhägnad | Aluminiumburk |
| Förluster | Låga dielektriska förluster, hög effektivitet |
| Kyl | Naturlig kylning |
| Certifiering | ISO9001, ISO14001, ISO45001 |
Typiska applikationer
Industrianläggningar och verkstäder
Motorer och kompressorer
Transformatorer och distributionspaneler
Svets- och induktionsutrustning
Kommersiell VVS och belysning
På plats och centraliserad ersättning
Val och installationsguide
Beräkna erforderlig kvarBestäm den reaktiva effekten som behövs från den aktuella effektfaktorn och måleffektfaktorn. Som en tumregel kräver en höjning av effektfaktorn från 0,75 till 0,95 ungefär 0,55 kvar per kW aktiv belastning.
Kontrollera driftspänningenVälj en kondensator som är klassad för den faktiska driftspänningen för ditt system, inte bara den nominella nätspänningen. I enfasnät är en 0,23 kV eller 0,25 kV klassificering vanligt.
Utvärdera övertonerOm frekvensomriktare, likriktare eller svetsutrustning finns kan övertoner överbelasta kondensatorn. Kombinera i så fall kondensatorn med enseriereaktorför att bilda en avstämd kondensatorbank, med en 7% eller 14% reaktanshastighet baserat på ditt övertonsspektrum.
Välj växlingsenhetAnvänd kondensatorkontaktorer eller sammansatta brytare för att begränsa startströmmen. Ställ in regulatorn på rätt växlingssekvens och fördröjning för varje steg.
Bekräfta installationsvillkorenInstallera kondensatorn i ett väl ventilerat utrymme borta från värmekällor, med utrymme för värmeavledning. Dra åt terminalerna till det specificerade vridmomentet och verifiera urladdningsmotståndet innan enheten tas i bruk.
Underhållstips:Utför en visuell inspektion varje månad, kontrollera och dra åt terminalerna var tredje till sjätte månad och mät kapacitansen årligen. Byt ut en kondensator som visar utbuktning, läckage eller en kapacitansförlust som är större än 10 % av det nominella värdet.

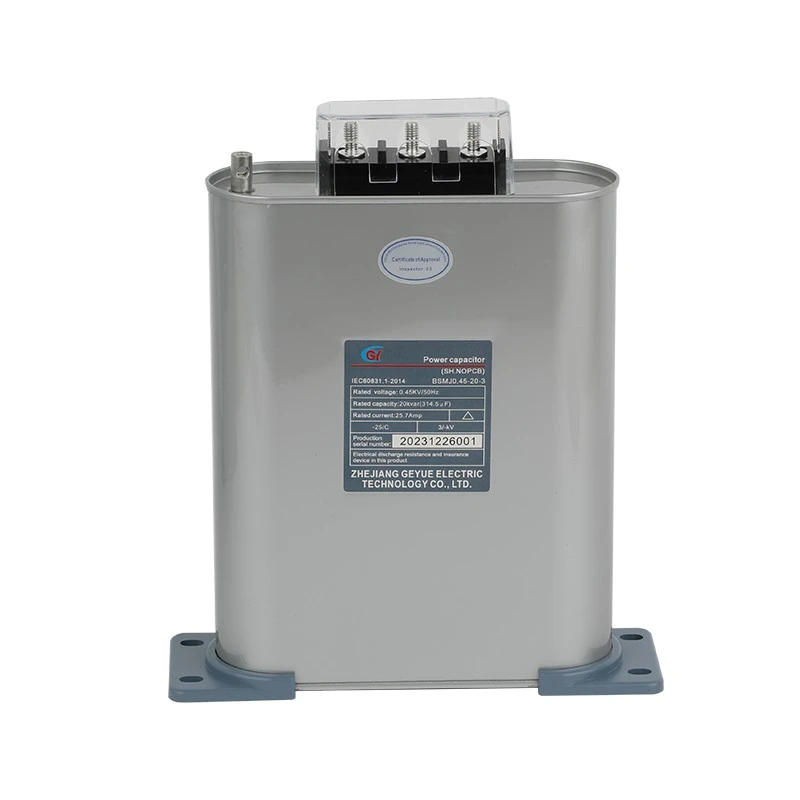

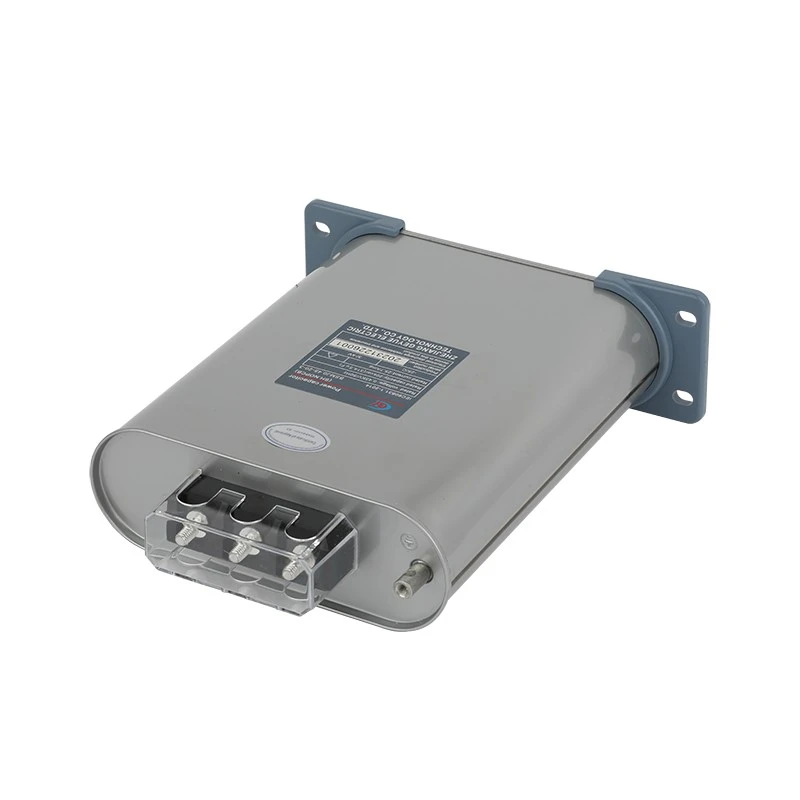

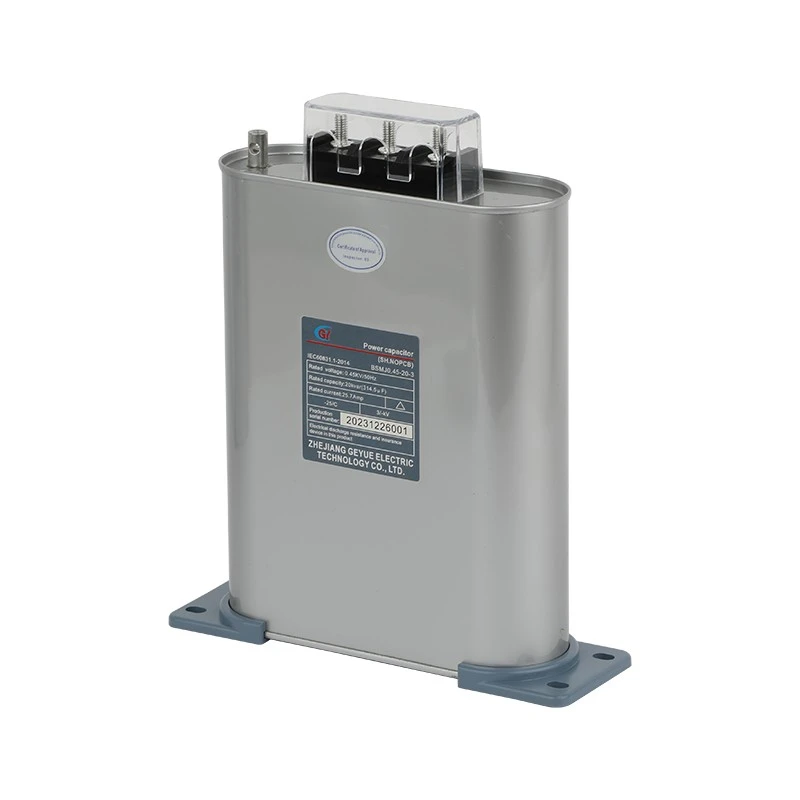

Produktbilder
Vanliga frågor
Vad används BSMJ-serien enfas självläkande shuntkondensator till?
Det är en lågspänningskraftkondensator designad för att förbättra effektfaktorn, minska reaktiv effektförlust, optimera spänningskvaliteten och frigöra ytterligare transformatorkapacitet i enfas växelströmssystem.
Vilka spännings- och utgångsvärden finns tillgängliga?
Standard märkspänningar sträcker sig från 0,23 kV till 1,2 kV, med vanliga värden på 0,4, 0,45, 0,48, 0,525 och 0,69 kV. Nominell uteffekt är vanligtvis 5 till 50 kvar per enhet, och anpassade betyg finns tillgängliga på begäran.
Vad betyder "självläkande" i denna kondensator?
Självläkning innebär att ett lokalt genombrott av dielektrikumet orsakat av överspänning snabbt isoleras av kondensatorn själv. Det tunna metallskiktet runt felet avdunstar, så att kondensatorn återgår till normal drift automatiskt, vilket avsevärt förbättrar tillförlitligheten och livslängden.
Vilka standarder uppfyller denna kondensator?
BSMJ-seriens enfas självläkande shuntkondensator är tillverkad och testad enligt GB/T 12747.1-2004 och IEC 60831-1:2014.
Behöver jag en seriereaktor med denna kondensator?
Om ditt system har övertonsgenererande belastningar som frekvensomriktare, likriktare eller svetsutrustning, rekommenderas en seriereaktor starkt för att förhindra resonans och skydda kondensatorn från övertonsöverbelastning. En 7 % eller 14 % reaktanshastighet väljs baserat på övertonsspektrumet.
Kan jag beställa skräddarsydda specifikationer?
Ja. Geyue Electric levererar både standardmodeller och skräddarsydda specifikationer, inklusive spänning, kvar och kapslingsalternativ. Kontakta oss med dina projektkrav för en skräddarsydd offert.
