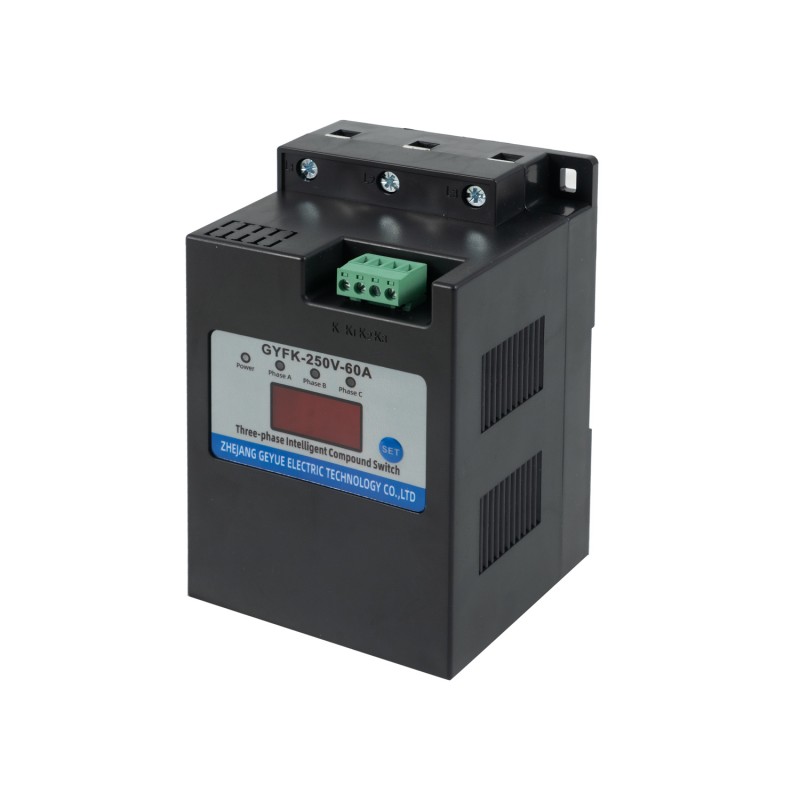

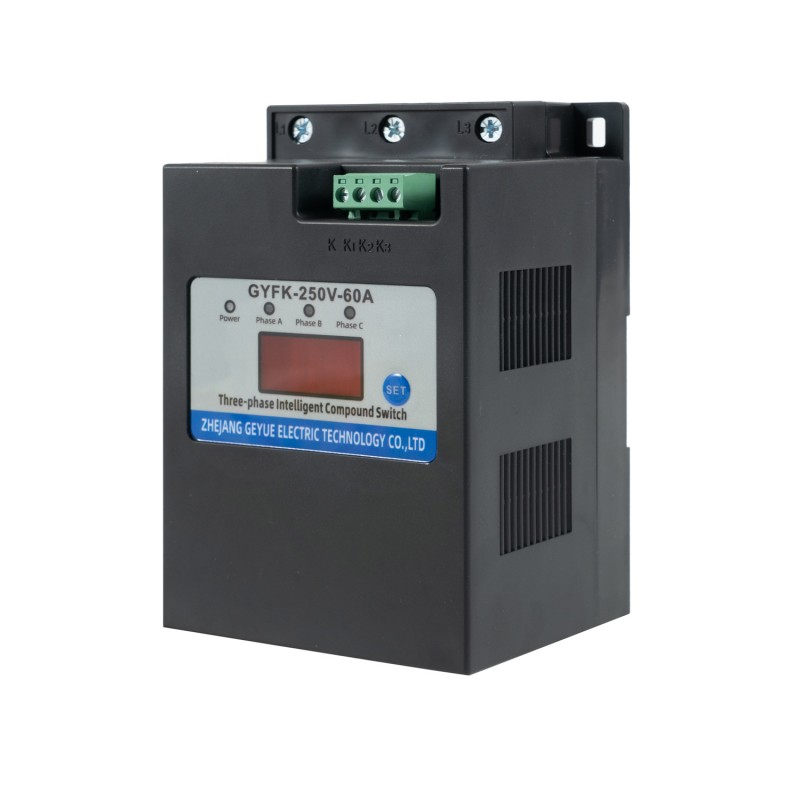

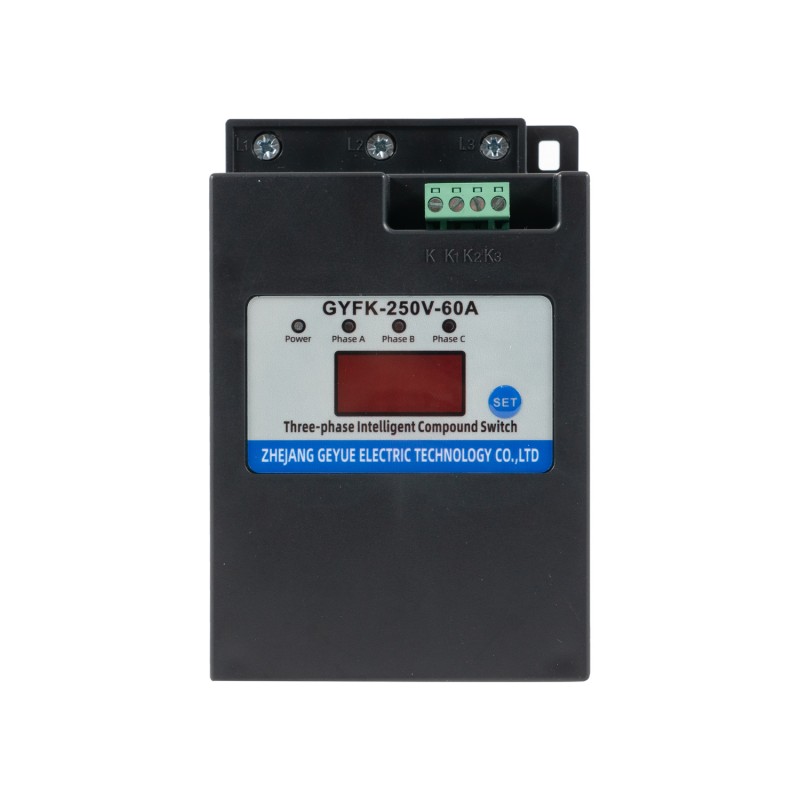

GYFK-250V Split-Fas Compensation Trefas Compound Switch

I den moderna industrisektorn, som eftersträvar hög effektivitet, energibesparing och nätsäkerhet, genomgår kompensationsteknik för lågspänningsreaktiv effekt en ny omgång av djupgående innovation. Den inneboende motsägelsen i traditionella kondensatoromkopplingsscheman, som kräver en avvägning mellan undertryckning av startström och besparingar i driftförluster, har länge besvärat många ingenjörer. Som en professionell utrustningstillverkare med över ett decenniums erfarenhet av strömkvalitet, har Geyue Electric, med vår djupa förståelse för essensen av lågspänningsteknik för reaktiv effektkompensation, framgångsrikt lanserat GYFK-250V Split-Phase Compensation Three Phase Compound Switch. Denna innovativa sammansatta omkopplare kombinerar fördelarna med tyristorer och mekaniska kontakter, vilket på ett smart sätt löser denna industriutmaning.

Sömlös växling: Precisionen med Zero-Inrush Technology

Den traditionella mekaniska omkopplaren, AC-kontaktorn i CJ19-serien, lider av inneboende mekanisk hysteres och kontaktstudsegenskaper, vilket gör det svårt att exakt fånga och utföra omkopplingsåtgärder vid växelspänningens nollgenomgångspunkt. Denna tekniska begränsning resulterar i en betydande potentialskillnad mellan kondensatorns anslutningsspänning och nätspänningen vid nätanslutningens ögonblick, vilket oundvikligen genererar en enorm inkopplingsström. Denna inkopplingsströmtopp kan nå tiotals gånger kondensatorns märkström, vilket inte bara orsakar elektrisk påfrestning på kondensatorn och förkortar dess livslängd, utan också orsakar ett tillfälligt spänningsfall i nätet, vilket stör den normala driften av annan känslig utrustning på samma samlingsskena.

Kärndesignvisdomen hos GYFK-250V Split-Phase Compensation Three Phase Compound Switch utvecklad av Geyue Electric är koncentrerad i dess innovativa "tyristor-först, relä-senare" transientomkopplingsläge, vilket i grunden löser detta branschomfattande problem. När denna sammansatta switchs styrsystem tar emot ett externt switchkommando initierar dess inbyggda högpresterande mikroprocessor omedelbart ett intelligent beslutsprogram. Mikroprocessorn samplar växelströmsnätets spänningsvågform i realtid med hög hastighet, förutsäger och låser den optimala spänningens nollgenomgångspunkt genom exakta algoritmer.

Efter att ha fångat detta teoretiskt "noll-stress"-moment, driver GYFK-250V Split-Phase Compensation Three Phase Compound Switch först höghastighetstyristorn (dvs kiselstyrd likriktare) för att utföra exakt triggning. Eftersom tyristorn triggas när spänningen korsar noll, uppnås "nollspänningsanslutning" med teoretiskt ingen spänningsstöt vid kondensatoranslutning och "nollströmsbortkoppling" utan strömstöt under frånkoppling. Denna mekanism undertrycker startströmmen (svallström) i ögonblicket för stängning och öppning till en försumbar nivå, vanligtvis begränsad till inom 1,5 gånger kondensatorns märkström.

Det uppfinningsrika i hela denna process ligger i det faktum att GYFK-250V Split-Phase Compensation Three Phase Compound Switch, som en mastermikroskulptör, inte förlitar sig på påtvingad mekanisk stängning, utan snarare på den ultrahöga hastigheten hos elektroniska komponenter och den framåtblickande bedömningen av intelligent styrning för att slutföra det jämnaste spänningsmomentet när den naturliga spänningen korsar den naturliga anslutningen vid noll. Detta uppnår verkligen flexibel åtkomst och frånkoppling med "noll påverkan" på elnätet, perfekt skyddar kondensatorer och front-end strömförsörjningsutrustning, och förbättrar avsevärt tillförlitligheten och hållbarheten för kompensationssystemet för reaktiv effekt.

Operation med låga förluster: Effektiviteten av Steady-State Intelligence

Emellertid har tyristorn en fysisk egenskap på ungefär 1V spänningsfall när den är i ledande tillstånd, vilket innebär att när belastningsström flyter genom tyristorn under en längre period kommer den att generera avsevärda ledningsförluster och betydande värme. Detta ökar inte bara onödiga driftskostnader utan utgör också en kontinuerlig utmaning för värmeavledningsdesignen och den långsiktiga tillförlitligheten hos lågspänningssystemet för reaktiv effektkompensation. Möjligheten att perfekt övervinna denna utmaning är en annan aspekt av den tekniska visdomen som demonstreras i designen av Geyue Electrics GYFK-250V Split-Phase Compensation Three Phase Compound Switch.

I samma ögonblick som tyristorn slutför inrush-fri ledning, initierar den mikroprocessorbaserade intelligenta styrkretsen inuti GYFK-250V Split-Phase Compensation Three Phase Compound Switch omedelbart nästa åtgärd. Denna intelligenta styrkrets utfärdar exakt kommandon och driver snabbt det parallella magnetiska låsreläet (dvs mekaniska kontakter) att stänga synkront. På grund av de speciella kontaktmaterialen och strukturella utformningen av det magnetiska låsreläet är dess kontaktresistans efter kontaktstängning extremt låg, och når vanligtvis mikroohmnivån. Denna ultralåga resistanskaraktäristik gör att belastningsströmmen snabbt och smidigt kan överföras från tyristorvägen till reläbanan enligt den naturliga lagen för "banan med minsta impedans".

Därefter sänder den intelligenta styrkretsen i GYFK-250V Split-Phase Compensation Three Phase Compound Switch en avstängningssignal som helt stänger av tyristorn. Sålunda, under hela stationära driften av kondensatorn kontinuerligt ansluten till nätet, bärs all belastningsström oberoende av den mekaniska kontaktkanalen med nästan nolleffekt. Denna samordnade design av "tyristoromkoppling och relädrift" minskar den självledande strömförbrukningen för GYFK-250V sammansatt switch till en extremt låg nivå under långvarig drift. Rigorösa tester visar att den totala strömförbrukningen i stationärt tillstånd för GYFK-250V-omkopplaren kan styras inom 1,5 VA, vilket verkligen uppnår mycket effektiv och energibesparande drift av själva systemet, och därmed i grunden löser de inneboende tekniska bristerna hos traditionella rena tyristoromkopplare, som t.ex. hög energiförbrukning i drift och hög energiförbrukning.

Pålitligt system: försäkran om intelligent skydd

Att balansera omkoppling och driftprestanda är bara grunden; i komplexa industriella miljöer är en långsiktig tillförlitlig drift och ett omfattande skydd lika avgörande. GYFK-250V Split-Phase Compensation Three Phase Compound Switch innehåller ett robust övervaknings- och skyddssystem centrerat på en mikroprocessor. Den övervakar ingångsspänningen, belastningsstatus och driftstatus för interna tyristorer och reläer i realtid, vilket ger flera funktioner inklusive spänningsavvikelseskydd, fasförlustskydd, självdiagnos av komponentfel, skydd utan belastning och strömavbrottsskydd. Till exempel, i händelse av en fasförlust i systemspänningen eller en onormal strömförsörjning, kommer den sammansatta omkopplaren att vägra stänga; Om ett fel upptäcks under drift kommer den sammansatta strömställaren automatiskt att kopplas ur. Denna 24/7 självdiagnos och skyddsförmåga ger den sammansatta switchen extremt hög säkerhet och tillförlitlighet, vilket förlänger dess livslängd till 200 000 cykler, vilket vida överstiger traditionella elektriska komponenter.

Geyue Electrics hantverk: Tillförlitligheten hos avancerad teknologi

Geyue Electric är övertygad om att överlägsen produktprestanda härrör från rigorös design, utsökt tillverkning och en djup insikt om tillämpningsscenarier. Vår GYFK-250V delad faskompensation, trefas-omkopplare är ett utmärkt exempel på denna filosofi. Från valet av material med hög permeabilitet till precisionsstämpling, från optimering av mikroprocessorprogram till varje rigoröst fabrikstest (inklusive 1600VAC kontakt motstå spänningstestning och långtidsåldringstester), säkerställer våra automatiserade produktionslinjer och kvalitetskontrollsystem att varje produkt som levereras till våra kunder har genomgående utmärkt kvalitet.

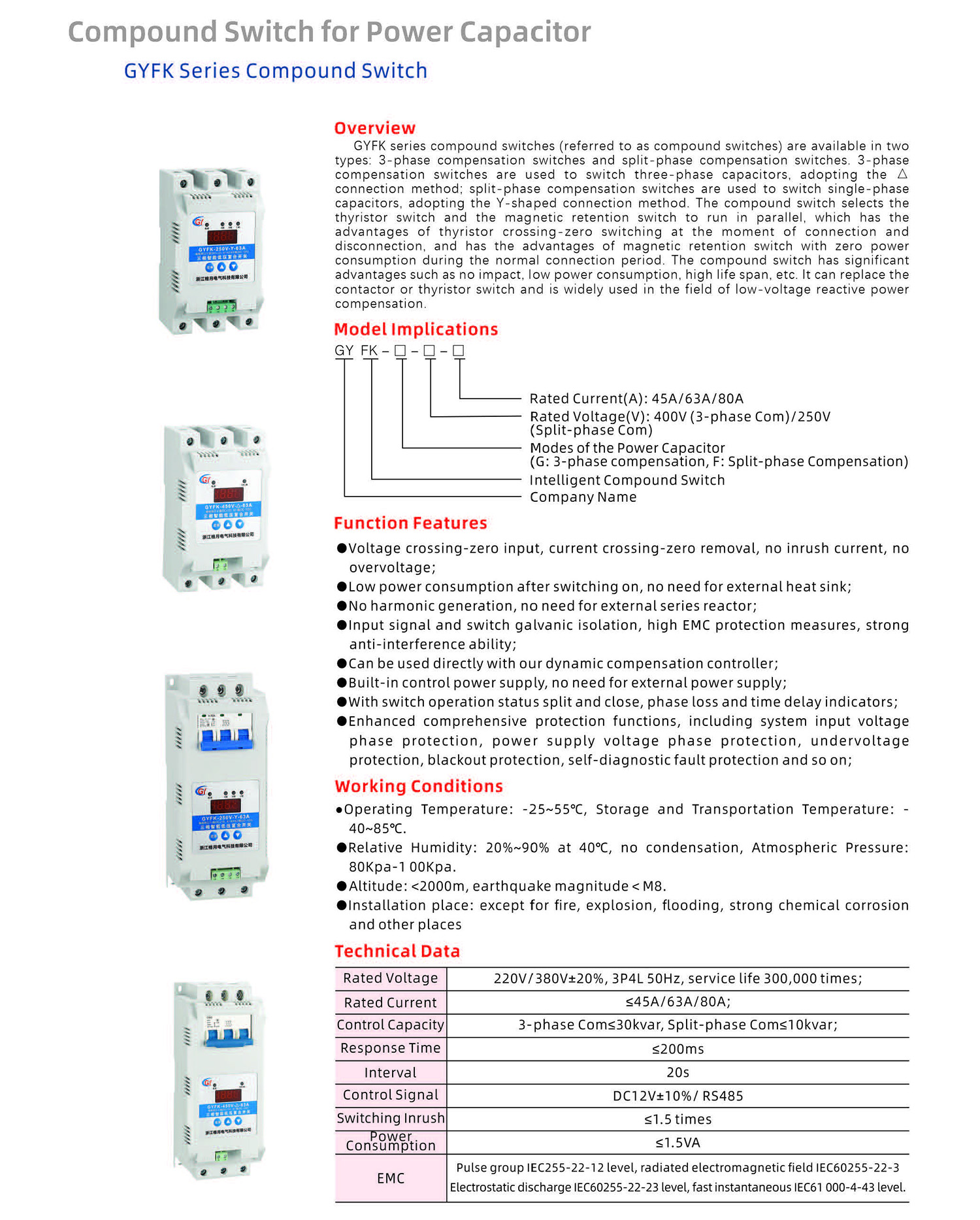

Vårt företags sammansatta switchar stöder både trefaskompensation eller delad faskompensation, med nominell kompensationskapacitet som sträcker sig från 5 till 10 kvar för varje fas och en svarstid så snabb som 300 millisekunder. GYFK-250V Split-Phase Compensation Three Phase Compound Switch var speciellt utformad för att lösa det vanliga trefasiga lastobalansproblemet i kommersiella byggnader, solcellsanläggningar och intelligenta produktionslinjer. Det förbättrar inte bara effektfaktorn och minskar ledningsförlusterna, utan balanserar också trefasströmmen genom delad faskompensation, vilket radikalt förbättrar spänningskvaliteten och förbättrar transformatorns belastningskapacitet och strömförsörjningssäkerhet.
