Segmentering av järnkärn och luftgap: Varför är kärnorna i trefasiga lågspänningsreaktorer uppdelade i enhetliga små sektioner med luftgap? Vad är luftgapernas funktion?

Som ett kinesiskt företag som specialiserat sig på forskning och utveckling och tillverkning av lågspänningsutrustning för reaktiv effektkompensation, förstår Geyue Electric djupt att kraftsystemens stabilitet och effektivitet beror på noggrann design av varje detalj. Idag skulle vi vilja diskutera med dig en viktig teknisk detalj - varför järnkärnorna i trefasiga lågspänningsreaktorer är uppdelade i enhetliga små segment av luftgap och luftgapernas verkliga funktion.

Den tekniska betydelsen av att segmentera järnkärnor

I lågspänningsnät blir harmoniska problem allt mer framträdande. Övertoner som genereras av många likriktare och omvandlare påverkar inte bara strömkvaliteten utan kan även äventyra säkerheten för transformatorer och annan elektrisk utrustning. Seriereaktorer, som en avgörande komponent i kompensationsanordningar för reaktiv effekt, spelar en primär roll för att undertrycka harmonisk förstärkning, en funktion som är nära relaterad till utformningen av deras järnkärnor. Om järnkärnorna i seriereaktorer görs som enkla, kontinuerliga enheter kommer deras magnetiska kretsegenskaper att orsaka betydande fluktuationer i seriereaktorernas induktans med förändringar i spolströmmen (särskilt strömmar som innehåller övertoner). Särskilt i kraftsystem som innehåller övertoner kan dessa fluktuationer leda till magnetisk mättnad, vilket gör att seriereaktorerna förlorar sin filtrerings- och strömbegränsande förmåga. Att dela upp järnkärnorna i seriereaktorer i flera enhetliga segment med luftgap mellan dem är därför en design som är speciellt framtagen för att säkerställa seriereaktorernas stabila prestanda och deras flexibla anpassning till komplexa driftsförhållanden.

Fördelarna med luftgap

Även om luftspalterna är strukturellt små, har de en betydande inverkan på funktionen hos seriereaktorjärnkärnorna. För det första ökar luftgapen effektivt den magnetiska reluktansen i de magnetiska kretsarna, linjäriserar magnetiseringskurvan för järnkärnorna och förhindrar magnetisk mättnad. Med andra ord, även under stora övertonsströmmar, kan seriereaktorernas induktans förbli relativt stabil tack vare dessa luftgap, vilket på ett tillförlitligt sätt undertrycker övertonsförstärkning och skyddar de effektkondensatorer som är anslutna i serie med serires-reaktorerna från skador. För det andra minskar luftspalterna virvelströmsförluster och hysteresförluster i järnkärnorna, vilket sänker temperaturökningen under seriereaktordrift, vilket förbättrar energieffektiviteten och livslängden för hela reaktiv effektkompensationssystem. Dessutom kan jämnt fördelade luftgap minska vibrationer och ljud från seriereaktorer under drift, vilket förbättrar jämnheten och tystnaden. Dessa fördelar som tillhandahålls av luftgapen gör tillsammans 100 % säker på att seriereaktorerna kan uppnå optimal prestanda i lågspänningssystem för reaktiv effektkompensation.

Geyue Electrics uthållighet och innovation inom hantverk

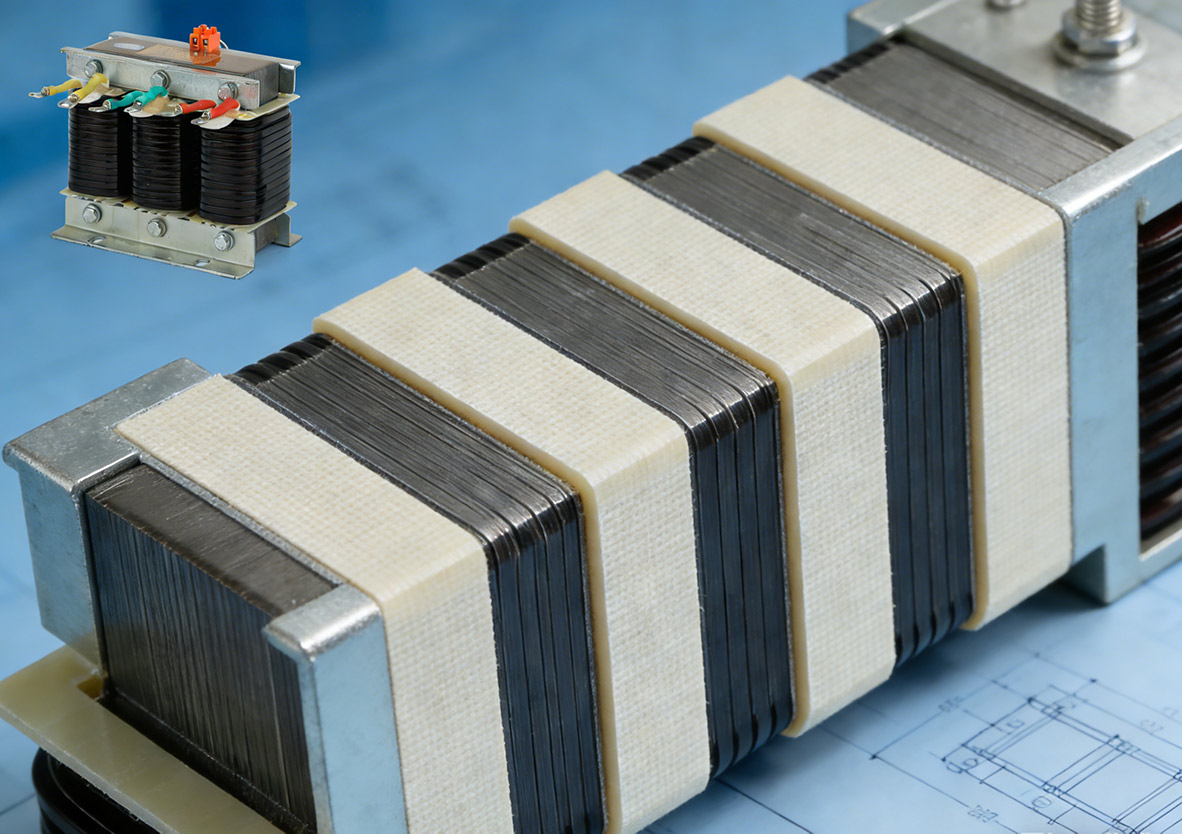

På Geyue Electric implementerar vi det tekniska konceptet att säkerställa stabil induktans och undvika magnetisk mättnad i varje serietillverkningsprocess för reaktorer genom att dela upp järnkärnan i flera enhetliga segment och bädda in stabila luftgap. Tar vårCKSG serie trefas lågspänningsreaktorertill exempel är våra järnkärnor tillverkade av högkvalitativa importerade kallvalsade kornorienterade kiselstål med låg förlust. Varje järnkärna är exakt uppdelad i flera enhetliga segment, och luftgapen mellan segmenten använder epoxilaminerat glastyg som distansmaterial. Denna design håller inte bara luftgapets storlek konstant under långvarig drift, utan förbättrar också den mekaniska stabiliteten hos hela seriereaktorns kärnstruktur. När det gäller spolarna använder vi F-kvalitet emaljerad platt koppartråd tätt lindad, vilket inte kräver någon extra isolering, vilket är både estetiskt tilltalande och underlättar värmeavledning. Genom rigorösa tillverkningsprocesser som förgräddning, vakuumimpregnering och värmehärdning, i kombination med applicering av H-klassad impregneringslack, säkerställer vi att spolarna och järnkärnorna är stadigt och tätt sammanfogade i våra seriereaktorer, vilket avsevärt minskar driftljudet hos vår seriereator och ger vår seriereactor en extremt hög värmebeständighet.

Geyue Electric lovar att våra trefasiga lågspänningsreaktorer i CKSG-serien har en högre kvalitetsfaktor och en lägre temperaturökning. Alla fästelement för våra järnkärnor är gjorda av icke-magnetiska material, vilket effektivt minskar ytterligare förluster. Exponerade delar genomgår en anti-korrosionsbehandling och ledningarna använder kallpressade kopparrörsterminaler, med hänsyn till både konduktivitet och hållbarhet samtidigt. Jämfört med liknande produkter på den internationella marknaden är våra trefasiga lågspänningsreaktorer i CKSG-serien mindre, lättare och mer raffinerade till utseendet. Bakom detta ligger Geyue Electric Factorys starka FoU-kapacitet och rigorösa kvalitetskontrollsystem. Vänligen skicka din förfrågan tillinfo@gyele.com.cnför kostnadsfri konsultation. Vi är fast beslutna att våra CKSG-serie lågspänningsreaktorer kan matchas perfekt med BSMJ-seriens självläkande parallellkondensatorer för att effektivt förbättra systemets spänningsvågform, förbättra effektfaktorn och undertrycka inkopplingsström och driftsöverspänning, vilket ger ett omfattande skydd för din elektriska utrustning.
