Överbelastnings- och kortslutningsskydd i en kondensatorkrets: Hur uppnår man skyddskoordination mellan uppströmsbrytaren och CJ19-seriens kondensatoromkopplingskontaktor?

I kompensationssystemet för lågspänningsreaktiv effekt är skyddskoordinering kärnforskningsämnet för att säkerställa säker och tillförlitlig drift av systemet. Som en professionell tillverkare av kompensationsutrustning för lågspänningsreaktiv effekt i Kina, kommer Geyue Electric idag att diskutera hur skyddskoordineringen mellan uppströmsströmbrytaren och nedströmsCJ19-seriens kondensatoromkopplingskontaktori kondensatoromkopplingskretsen påverkar direkt stabiliteten för hela kompensationssystemet och till och med hela kraftdistributionssystemet.

Huvudmålet med skyddskoordinering

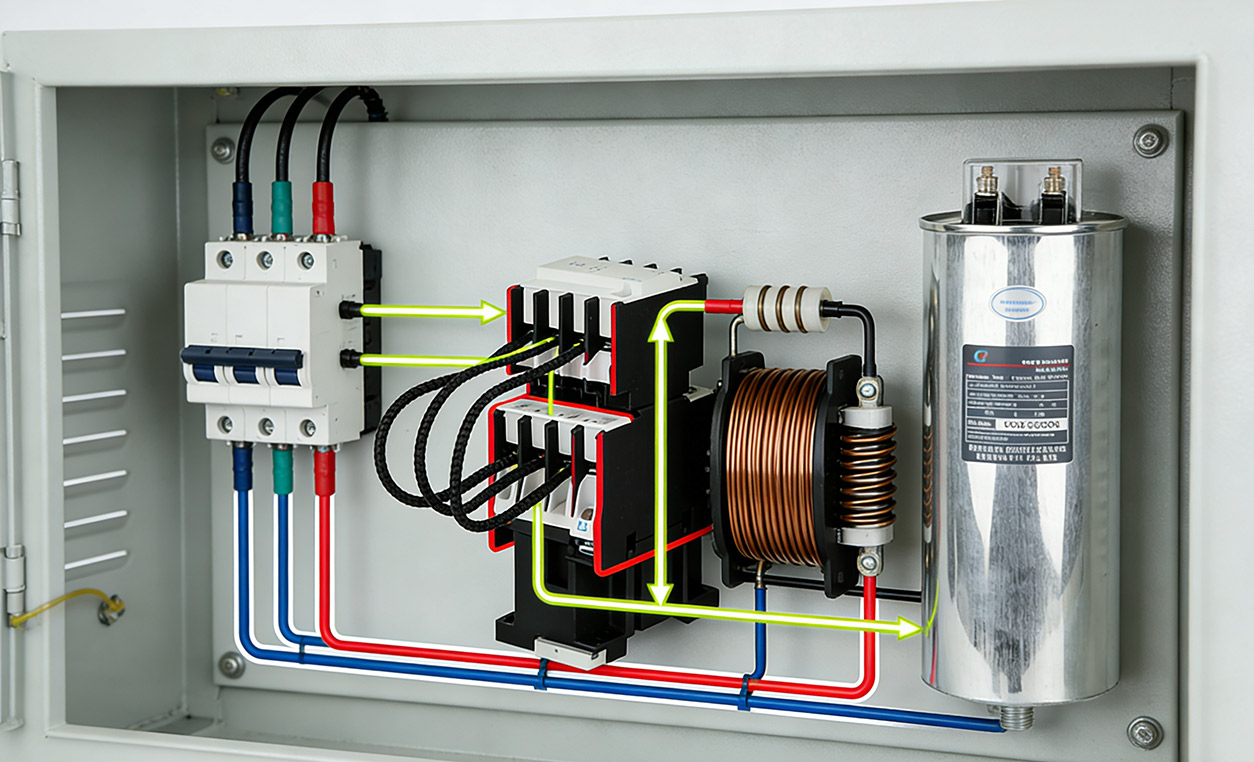

Det grundläggande syftet med skyddskoordineringen är att säkerställa att skyddsanordningen närmast felpunkten agerar först och därmed begränsar felområdet till minsta möjliga enhet. I en kondensatorkrets betyder detta att när kondensatorn eller omkopplarkretsen i sig utsätts för överbelastning eller kortslutning, bör den uppströms strömbrytaren som är specifikt konfigurerad för kondensatorn omedelbart bryta felet, och CJ19-seriens kontaktorer, som de verkställande komponenterna, ska fungera säkert under skydd av strömbrytaren och bör inte vara ansvariga för att avbryta felströmmen. Denna hierarkiska åtgärdslogik skyddar inte bara nyckelutrustningen i den felaktiga kretsen utan säkerställer också den kontinuerliga strömförsörjningen av all annan icke-felaktig tillhörande utrustning i systemet.

Rollen och valet av en effektbrytare

Uppströms strömbrytaren spelar rollen som "det ultimata skyddet" i detta skyddskoordinationsförhållande. Dess urval måste uppfylla två grundläggande krav. Det första kravet är att dess märkström ska kunna bära kondensatorns märkström och ta hänsyn till eventuell överströmspåverkan i en harmonisk miljö. I allmänhet bör en viss marginal reserveras. Det andra kravet är att dess kortslutningsbrytande kapacitet måste vara större än den förväntade kortslutningsströmmen vid installationspunkten. Ännu viktigare är att utlösningskarakteristikkurvan för strömbrytaren måste matcha egenskaperna hos kondensatorkretsen. När kondensatorn slås på eller av genereras en överspänningsström, vars värde kan vara flera gånger märkströmmen, men varaktigheten är extremt kort. Därför bör strömbrytaren ha förmågan att tolerera denna kortvariga överspänningsström utan att fungera fel. Vanligtvis bör en modell med lämpliga fördröjningsegenskaper väljas för att säkerställa att den endast fungerar tillförlitligt när det finns en kontinuerlig överbelastning eller kortslutningsfel. Positionering och koordinering av en CJ19-seriekontaktor

CJ19-seriens kondensatoromkopplingskontaktor är utformad som en "intelligent switching executor" snarare än en "felavbrytande enhet". Den samarbetar med skyddet av strömbrytaren, främst genom funktionell komplementaritet och tidskoordinering. CJ19-seriens kontaktor innehåller vanligtvis ett motstånd eller en induktor för att undertrycka inkopplingsström inom dess interna struktur. Dess funktion är att slutföra kondensatorns icke-inkopplingsströmanslutning och normal frånkoppling under förutsättning att strömbrytaren är stängd och skydd är etablerat. När det finns en kontinuerlig överbelastning eller kortslutning i kondensatorkretsen, bör uppströmsbrytaren utföra frånkopplingen. I konstruktionen av CJ19-seriens kontaktor har hänsyn tagits till dess förmåga att motstå en viss grad av kortslutningsström elektrodynamisk påverkan tills uppströmsbrytaren helt rensar felet, vilket återspeglar den passiva koordinationen av skyddsegenskaperna mellan CJ19-seriens kontaktor och strömbrytaren.

Systematiska överväganden för skyddssamordning

Enkelt tillägg av komponenter kan inte uppnå perfekt skyddskoordination; istället är design- och verifieringsprocessen för ett system den enda vägen att gå. Det involverar noggrann beräkning av kortslutningskapaciteten i kraftdistributionssystemet, analys av impedansegenskaperna hos kondensatorkretsarna och övervägande av hela tidssekvensen för felrensning. Ett väldesignat kompensationssystem kan säkerställa att alla anslutningar från kontaktorn till strömbrytaren har tillräcklig dynamisk och termisk stabilitet, vilket gör att felenergin säkert kan styras och stängas av inom en extremt kort period efter att skyddsåtgärden inträffat.

Geyue Electrics lösningar och professionella engagemang

Geyue Electric har exakt insett betydelsen av skyddskoordination för säker drift av kompensationssystem för lågspänningsreaktiv effekt. Därför har vi producerat CJ19-seriens kondensatoröverföringskontaktorer, som har designats noggrant för att uppnå detta skyddssystem. Våra kontaktorer i CJ19-serien är gjorda av högkvalitativa material och bearbetade genom speciella tekniker för att säkerställa stabiliteten hos deras kontakter och den elektriska livslängden. Den inbyggda mekanismen för undertryckande av överspänningsström kan effektivt minska påverkan på uppströmsbrytaren, vilket skapar gynnsamma hårdvaruförhållanden för skyddskoordinering.

Ännu viktigare är att Geyue Electrics tekniska team har djupgående systemanalysfunktioner. Vi kan hjälpa kunder att designa de övergripande lösningarna baserat på deras specifika kraftfördelningsparametrar, inklusive val av strömbrytare och verifiering av skyddsinställningsvärden. Vår automatiserade produktionslinje och kompletta kvalitetskontrollsystem har gjort ett åtagande genom åtgärder. De säkerställer konsistensen och hög tillförlitlighet för varje CJ19-seriens kondensatoromkopplingskontaktor och andra komponenter från källan, vilket gör att de kan arbeta i samordning med de övre skyddsanordningarna under faktisk drift och bildar en solid säkerhetsbarriär i kompensationssystemet för lågspänningsreaktiv effekt. Om det finns några krav, vänligen kontaktainfo@gyele.com.cn. Vi ser fram emot att lösa eventuella problem för ditt projekt för kompensation för lågspänningsreaktiv effekt.
