Vilka är Arc Flash-riskerna förknippade med byte av kondensatorbank och hur kan de mildras?

I moderna industriella kraftsystem är den tillförlitliga driften av lågspänningskondensatorbanker för reaktiv effekt av avgörande betydelse för att säkerställa kraftsystemets strömkvalitet. Men under växlingsprocessen för kondensatorbanken finns det några betydande säkerhetsrisker som inte kan ignoreras, bland vilka de allvarligaste är riskerna för ljusbågsblixt. Detta elektriska fel kan frigöra energi motsvarande fyra gånger temperaturen på solens yta på ett ögonblick, vilket genererar intensiv ljusstrålning och stötvågor som kan utgöra ett allvarligt hot mot säkerheten för utrustning och personal. Geyue Electric, som en erfaren expert inom området för kompensation för lågspänningsreaktiv effekt, tror att en grundlig förståelse av orsakerna till bågblixtrisker och inrättandet av ett effektivt skyddssystem är ämnen som varje kraftsystemchef måste vara uppmärksam på.

Det speciella med bågblixtrisker i kondensatorbanker

Jämfört med konventionella kraftdistributionsledningar har ljusbågen i kondensatorkretsen sina unika faror. När ställverket utför öppnings- och stängningsoperationer upprätthåller den lagrade laddningen i kondensatorn spänningsskillnaden mellan kontakterna, och kondensatorns inneboende energilagringsegenskap gör det möjligt för den att ge en enorm omedelbar kortslutningsström. Denna egenskap gör att ljusbågen får ett kontinuerligt energistöd när den väl bildats och snabbt utvecklas till ett stabilt brinnande högtemperaturplasma. Speciellt i kraftnät med övertoner ökar osäkerheten för nollspänningspunkter sannolikheten för omkopplarnedbrytning, vilket ytterligare förvärrar risken för förlängd ljusbåge.

Systematiskt skydds tre barriärer

Att bygga ett komplett bågblixtskyddssystem kräver att flera aspekter tas upp. Det första steget är att genomföra en noggrann systembedömning, inklusive kortslutningsströmberäkning och ljusbågsriskanalys, vilket ger en vetenskaplig grund för den efterföljande formuleringen av skyddsåtgärder. Under val av utrustning bör prioritet ges till användning av halvledaromkopplare eller kompositomkopplare med spänningsnollgenomgångsfunktion. Dessa enheter kan i grunden eliminera bågfenomenet som orsakas av öppning och stängning av mekaniska kontakter. Samtidigt kan installation av en dedikerad strömbegränsande reaktor i kompensationskretsen effektivt undertrycka stängningsströmmen och begränsa utvecklingshastigheten för felström, vilket ger värdefull svarstid för skyddssystemet.

Intelligent övervakning och snabba skyddsstrategier

Modern reläskyddsteknik erbjuder en ny lösning för ljusbågsskydd. Den första intelligenta reläskyddsstrategin är att installera specialdesignade ljusbågssensorer i högriskområden. I det här systemet kan onormala ljussignaler upptäckas inom några millisekunder efter att ett fel inträffat, och strömbrytaren utlöses omedelbart. Denna skyddsmetod baserad på ljussignaldetektering har en snabbare svarshastighet jämfört med traditionellt överströmsskydd och kan effektivt begränsa ackumuleringen av ljusbågsenergi. Dessutom är den andra intelligenta reläskyddsstrategin att låta den intelligenta kondensatorstyrenheten kontinuerligt övervaka kretsens temperatur och anslutningsstatus. Styrenhetens varningsmekanism kan hjälpa underhållspersonal att ingripa omgående innan potentiella faror utvecklas till fel.

Geyue Electrics lösningar och professionella engagemang

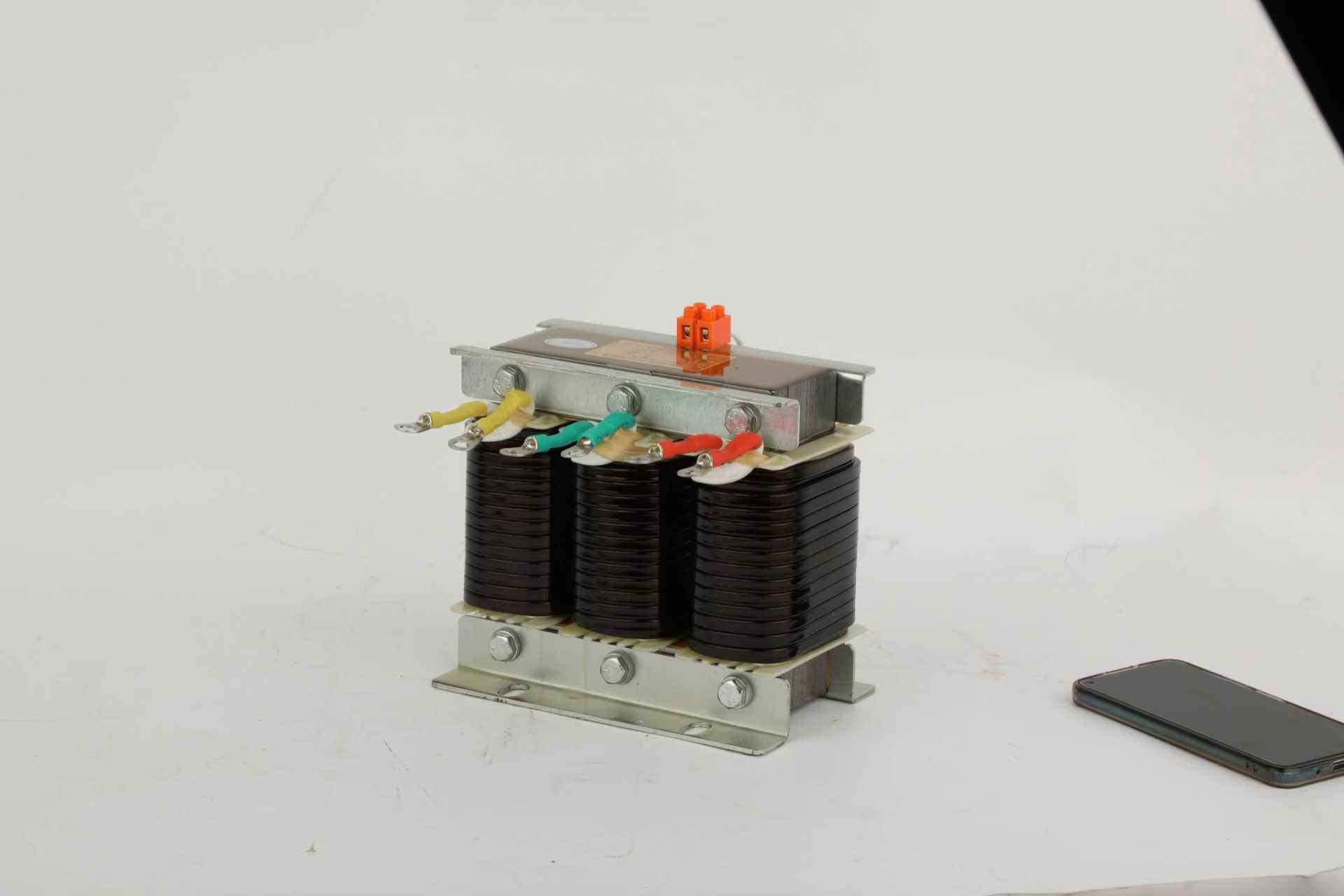

Som en professionell tillverkare av utrustning för reaktiv effektkompensation placerar Geyue Electric alltid säkerhetsgarantin i kärnan av produktdesign. Den anti-bågblixtlösning vi tillhandahåller inkluderar flera skyddsåtgärder. Tyristoromkopplingsmodulen säkerställer att kondensatorn kan uppnå ljusbågsfri omkoppling vid nollgenomgångspunkten för spänningen. Den dedikerade strömbegränsande reaktorn kan effektivt undertrycka ökningen av felström. Detta snabbreagerande ljusbågsskydd ger den starkaste säkerhetsbarriären för utrustning och personalBSMJ-serienochBSMJ(Y)-serienKondensatorer använder alla högtemperaturbeständiga flamskyddade material och speciell gasfyllningsteknik, kombinerat med en intern pålitlig kärnskyddsdesign för att säkerställa säker drift även i onormala situationer.

Geyue Electric är väl medveten om att en utmärkt säkerhetslösning kräver en perfekt kombination av teknik och ledning. Vårt företag är villigt att förse kunderna med heltäckande tjänster, allt från riskbedömning, systemdesign till utrustningsförsörjning, med professionella produkter och rik branscherfarenhet. Om du har några behov, skriv till oss påinfo@gyele.com.cn. Vi kommer att sträva efter att bygga ett säkert och pålitligt styrsystem för elkvalitet åt dig.
