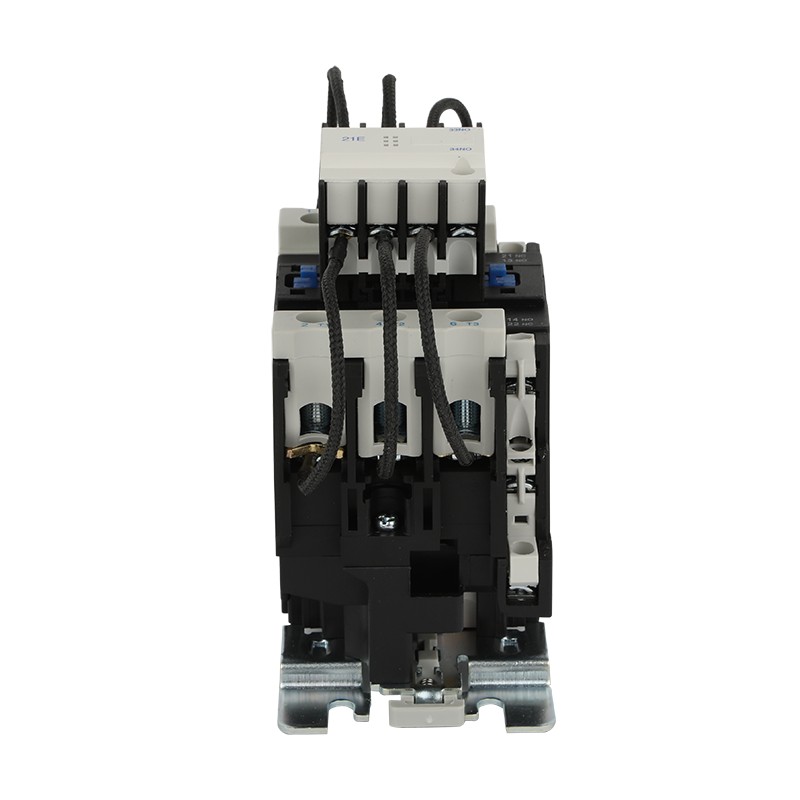

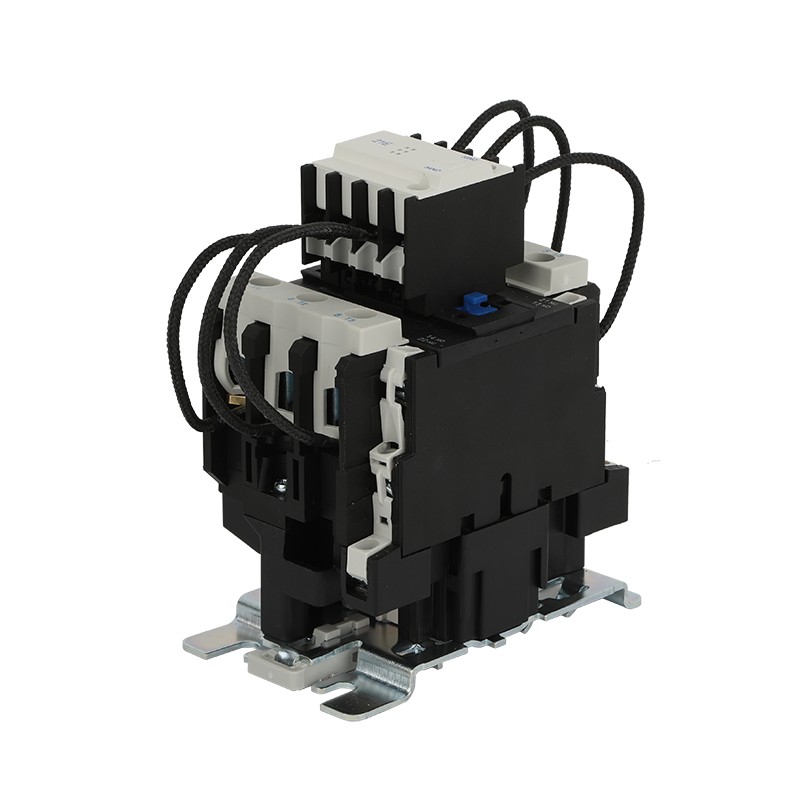

CJ19-seriens kondensatoromkopplingskontaktorer

I ett lågspänningssystem för reaktiv effektkompensation är den tillförlitliga omkopplingen av kondensatorkompensationskretsen nyckeln till att säkerställa stabil drift av hela lågspänningssystemet för reaktiv effektkompensation. Att välja den mest lämpliga strömstyrkan för CJ19-seriens kondensatoromkopplingskontaktorer för ditt kompensationssystem för lågspänningsreaktiv effekt är som att välja den lämpligaste storleken på en hjärtklaff för ett hjärta med nedsatt funktion - om strömstyrkan är för liten kommer kontaktorerna att skadas på grund av överbelastning, och om strömstyrkan är för stor blir kontaktorernas ekonomi och prestanda dålig. Geyue Electric är väl medveten om att korrekt val av CJ19-seriens kondensatoromkopplingskontaktorer är den verkliga oro för många användare när de bygger en ekonomisk och pålitlig lösning för statisk kompensation. Den här artikeln kommer tydligt att förklara för dig den vetenskapliga metoden för att matcha den mest lämpliga strömstyrkan för CJ19-seriens kondensatoromkopplingskontaktorer i din kondensatorkompensationskrets.

Förstå det exklusiva uppdraget för CJ19-seriens kondensatoromkopplingskontaktorer

Först och främst måste användare tydligt inse att som de direkta utförarna av kondensatoromkopplingsåtgärder är CJ19-seriens kondensatoromkopplingskontaktorer inte vanliga kontaktorer; de är en typ av kontaktorer speciellt utformade för att slå på eller stänga av kondensatorer. Deras kärnuppgift är att på ett säkert sätt hantera den enorma överspänningsström som genereras när kondensatorer är anslutna till kretsen. Under dessa arbetsförhållanden är vanliga kontaktorer benägna att kontaktsvetsa eller smälta kontakterna, men CJ19-seriens kondensatoromkopplingskontaktorer kan genom speciell optimering av kärnstrukturen och magnetkretsdesign begränsa överspänningsströmmen till inom 20 gånger märkströmmen, och därigenom säkerställa den elektriska livslängden för sig själva. Att förstå den "särskilda naturen" hos CJ19-seriens kondensatoromkopplingskontaktorer är det första steget för att korrekt välja den mest lämpliga strömstyrkan.

Att matcha den mest lämpliga strömstyrkan för CJ19-seriens kondensatoromkopplingskontaktorer motsvarar inte på något sätt att helt enkelt göra en direkt överensstämmelse baserat på parametrarna som anges på kondensatorernas etiketter. En rigorös urvalsprocess måste ta hänsyn till två viktiga strömrelaterade data: den stationära arbetsströmmen och den dynamiska överspänningsströmmen.

Bemästra kärnformeln för driftström

Beräkningen av arbetsströmmen i stationärt tillstånd beror på kondensatorernas maximala drifttillstånd under deras faktiska drift. Kärnformeln är: Driftström (A) = Kondensatorns märkkapacitet (kvar) / (√3 * Faktisk driftledningsspänning (kV)). Det är särskilt viktigt att notera att om kondensatorernas märkspänning är högre än systemets driftspänning, kommer den faktiska uteffekten och strömmen från kondensatorerna att minska med en kvadratfaktor. I denna situation är grunden för att välja kontaktorer det faktiska arbetstillståndet för kondensatorerna i det specifika systemet, snarare än de idealiska parametrarna som anges på kondensatorernas namnskyltar. Det vill säga, för CJ19-seriens kondensatoromkopplingskontaktorer, bör den mest lämpliga strömstyrkan väljas för att vara mindre och mer ekonomisk baserat på den faktiska arbetsströmmen för kondensatorerna efter reduktion.

Huruvida CJ19-seriens kondensatoromkopplingskontaktorer framgångsrikt och säkert kan utföra uppgiften att slå på och stänga av kondensatorerna beror till stor del på om de kan motstå den dynamiska överspänningsströmmen i kretsen. Den nominella arbetsströmmen för CJ19-seriens kondensatoromkopplingskontaktorer definieras under förutsättningen att de kan motstå tusentals eller till och med tiotusentals standard stötströmspåverkan. Därför är den mest effektiva och exakta metoden för att välja den lämpligaste märkströmmen för CJ19-seriens kontaktorer att hänvisa till jämförelsetabellen "Kondensatorkapacitet - Rekommenderad kontaktormodell" som tillhandahålls av tillverkaren. Till exempel, i ett lågspänningssystem för reaktiv effektkompensation med en märkspänning på 400V, en märkkapacitet för en kondensator på 30kvar och en stationär ström på cirka 43A per kondensator, med hänsyn till överspänningsströmmen i kretsen, rekommenderar vi vanligtvis att användare väljer CJ19-seriens kondensatoromkopplingsströmkontaktorer med minst 6 A.

Tänk på de viktigaste variablerna på plats i praktiska tillämpningar

Även om du redan kombinerar användningen av formeln och jämförelsetabellen, kommer en mer grundlig övervägande av variabler på plats att göra det möjligt för dig att välja CJ19-seriens kondensatoromkopplingskontaktorer med en strömstyrka som är närmare den mest lämpliga. Den primära variabeln att överväga är omkopplingsstrategin som antagits av det lokala kompensationsprojektet för reaktiv effekt: är det en enhetsomkoppling (vilket innebär att varje kondensator styrs oberoende och kopplas en efter en)? Eller är det grupperad och cyklisk omkoppling med flera enheter (vilket innebär att flera kondensatorer är fast grupperade i en enhet och kopplade som en helhet i en cykel, med varje grupp av flera kondensatorer som minimienhet)? När man använder strategin för "gruppomkoppling", om en grupp av kondensatorer (Grupp A) först slås på och den andra gruppen av kondensatorer (Grupp B) senare slås på, då i ögonblicket när omkopplaren stängs, kommer inrusningsströmmen som genereras av Grupp B inte bara från nätspänningen, utan mer allvarligt, från den redan laddade gruppen B som kommer att leda ur den redan laddade gruppen B som kommer att ladda ur grupp A. till en mycket större överlagrad inkopplingsström än när man slår på en enda grupp. Vid denna tidpunkt bör specifikationen för CJ19-seriens kondensatoromkopplingskontaktorer uppgraderas på lämpligt sätt, det vill säga välja kontaktorer med högre strömstyrka. Den andra variabeln att beakta är systemets övertonsmiljö: när bakgrundens övertonsinnehåll är högt kommer strömmen i kondensatorkretsen att öka på grund av övertoner och kan orsaka resonansförstärkning. Det rekommenderas att reservera ytterligare 15 %-25 % marginal baserat på det beräknade strömvärdet för drift, eller att helst använda anti-harmoniska smarta kondensatorer. Den sista variabeln att beakta är installationsmetoden och arbetsmiljön: den täta installationsmetoden och dålig ventilationsarbetsmiljö kommer att försämra värmeavledningsförhållandena för CJ19-seriens kondensatoromkopplingskontaktorer, vilket påverkar deras lastbärande kapacitet. Vid val är det också nödvändigt att på lämpligt sätt uppgradera specifikationen, det vill säga välja kontaktorer med högre strömstyrka.

Geyue Electrics One-Stop-lösningar

För att etablera ett stabilt och tillförlitligt kompensationssystem för lågspänningsreaktiv effekt går det som användarna behöver långt utöver korrekt matchning av CJ19-seriens kondensatoromkopplingskontaktorer. Det som verkligen krävs är den perfekta koordinationen mellan alla komponenter, och det är just detta kärnvärde som Geyue Electric ger våra användare.

Som en professionell tillverkare med en lång historia inom området för lågspänningskompensation för reaktiv effekt, erbjuder Geyue Electric dig inte bara ett komplett utbud av högkvalitativa komponenter från CJ19-seriens kondensatoromkopplingskontaktorer till anti-harmoniska kondensatorer, seriereaktorer och APFC-styrenheter, utan ger dig också en integrerad lösning baserad på exakt belastningsanalys och systemdiagnos. Vårt tekniska team kommer noggrant att överväga din distributionsstruktur, belastningsegenskaper och harmoniska förhållanden, och designa ett komplett system från exakt val till optimerad kabeldragning för dig, vilket säkerställer att varje krets är säkert matchad, så att din kompensationsenhet inte bara effektivt kan förbättra effektfaktorn utan också uppnå en längre livslängd och lägre totala underhållskostnader.
