Hur arbetar statiska vargeneratorer och smarta kondensatorer tillsammans för att uppnå precisionskompensation på millisekundnivå?

Förord

Statiska vargeneratorer (SVR) är en kärnanordning för att hantera utmaningarna med dynamisk belastningskompensation i moderna kraftsystem. När kraftnätet vetter mot millisekund på reaktiva kraftöverskådningar, överdriven spänningsflimmer eller dramatiska fluktuationer i förnybar energipraft, kan traditionella kondensatorkompensationsanordningar, med mekaniska svarsförseningar som överstiger 200 millisekunder, inte att effektivt svara. SVR, som använder en H-bridge-topologi konstruerad med helt kontrollerade IGBT-kraftanordningar, uppnår dynamiskt svar inom 5 millisekunder. I kombination med den hierarkiska kompensationsstrategin för intelligenta kondensatorer ger detta system en komplett lösning. Detta koordinerade system kan exakt hantera utmanande scenarier som 2500 KVAR 80-millisekundspänningar under ARC-ugnsmältningsperioden och minut-för-minuten 30% kraftfluktuationer vid vindkraftsparker, vilket säkerställer spänningsflimmer hålls under 1%, vilket uppfyller de stränga kraftkvalitetskraven för halvledartillverkning och precisionsbehandling.

Kärnapplikationsscenariokriterier

Statisk vargenerator (SVG) -distribution kräver exakt diagnos av driftstillstånd. Millisekund nivå påverkan belastningsscenarier bestäms av belastningsfluktuationer som överstiger 30% per sekund eller reaktiva effektfluktuationer som överstiger 1000 kvar per 0,1 sekund. Ett typiskt exempel är ett 80-millisekundsgap på 2500 kvar orsakad av en bågugnelektrod kortslutning. Kritiska indikatorer för spänningskänsliga scenarier är spänningsflimmer som överstiger 3% eller en tolerans på mindre än ± 0,5%. Till exempel kräver en enkelkristall kiseltillväxtugn spänningsfluktuationer på högst 1%. Högflytningsförnybara energiplatser kräver en kraftramphastighet som överstiger 10% per minut.

Effektiv driftsteknikprincip

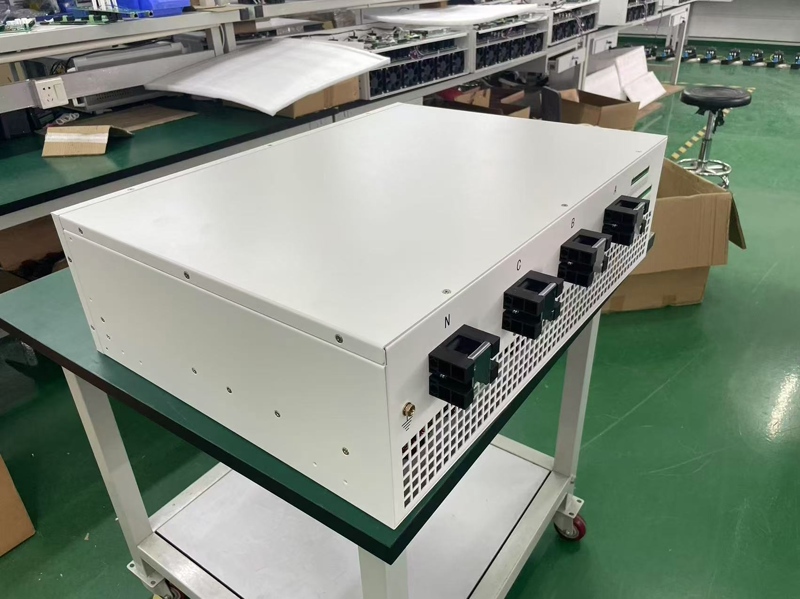

Vår designade statiska VAR-generator använder en tre-nivå neutral punktklämda topologi och uppnår fyra-kvadrant kontinuerlig reglering baserad på 1700V tål-spännings-IGBT-kraftmoduler. Kontrollkärnan använder en dual-DSP plus FPGA-arkitektur och utför 256 höghastighetsprovtagningscykler. Clarke och Park -transformationer används för att avkoppla och beräkna omedelbara aktiva och reaktiva komponenter i realtid. Ett viktigt genombrott ligger i sin 5-millisekundets svarmekanism: Signalförvärv och koordinatomvandling avslutas inom 1 millisekund efter en nätstörning, PWM-moduleringsvågformer genereras inom 2 millisekunder, och IGBT-utgångskompensationsströmmen utlöses inom en slutlig 2 millisekund. Systemets inbyggda snabba Fourier transformerar harmoniska separationsalgoritm filtrerar samtidigt ut karakteristiska harmonier under den 13: e ordningen, vilket uppnår en total undertryckningshastighet för harmonisk distorsion (THD) som överstiger 90%.

Kombination av statisk vargenerator och smart kondensator

SVG- och smarta kondensatorer kombineras för att bilda ett iscensatt kompensationssystem och maximera effektiviteten. Steady-state-laster hanteras av smarta kondensatorer, vars 100-millisekund svarshastighet uppnås genom magnetiska spärrreläer och förladdade kondensatorer. Kapacitet beräknas genom att multiplicera systemets genomsnittliga reaktiv effekt med en faktor på 0,8. Övergående överspänningar kompenseras främst av statiska vargeneratorer, som uppnår en 5-millisekund svarshastighet genom fullt kontrollerade IGBT. Kapacitet beräknas genom att multiplicera den maximala övergående överspänningen med en säkerhetsfaktor på 1,2. Kontrollkoordination uppnås genom fiberoptisk kommunikation. Smart kondensatorkontroller och SVG utbyter data med IEC61850 gåsprotokollet, hålla kommandoöverföringslatens inom 1 millisekund. I ett 1500-kW stämplepresssystem reducerar ett SVG på 500-KAR i kombination med en 800-KAR SMART-kondensatorlösning spänningsflimmer från ± 15%till ± 2%, samtidigt som den minskade kontakten för utbrändhet med 92%.

Sammanfattning

Som tillverkare av statiska vargeneratorer lovar vi högtidligt och drar på vår 20 års tekniska expertis: varje enhet genomgår ett 72-timmars chocktest i full belastning innan vi lämnar fabriken och säkerställer en exakt 5-millisekund svarshastighet. Vi erbjuder också ett öppet fiberoptiskt kommunikationsprotokollgränssnitt, vilket möjliggör 1-millisekundssynkronisering med intelligenta kondensatorer. Vi upprätthåller en full livscykelhälsoprofil för utrustningen, vilket säkerställer en felvarningsnoggrannhet som överstiger 95%. Testningstestning bekräftar att det samarbetssystemet sparar 42 000 kWh el årligen jämfört med traditionella lösningar.
