Lågspänningsreaktor

I moderna industriella kraftnät fungerar icke-linjära belastningar som frekvensomvandlare och likriktarutrustning som "övertonssändare", som ständigt injicerar högfrekvent övertonsförorening i nätet de är anslutna till. Effektkondensatorerna, som är ansvariga för reaktiv effektkompensation, bär ofta bördan av de harmoniska "attackerna" och utsätts ofta för överhettningsskador eller till och med utlösa resonansolyckor. I en sådan mycket harmoniskt förorenad miljö är lågspänningsreaktorerna absolut nödvändiga: de kan förvandlas till de "lojala riddarna" som skyddar nätets säkerhet, räddar hela lågspänningssystemet för reaktiv effektkompensation från risker för fel och använder sin geniala elektromagnetiska design för att bygga en solid försvarslinje för kraftkondensatorbankerna.

Övertonsstörningar påverkar inte bara en enskild kondensatorkomponent; istället utlöser de en negativ kedjereaktion i hela elnätet och bildar en ond cirkel från "problemförstärkning" till "koncentrerad skada". Högfrekventa harmoniska strömmar orsakar en betydande ökning av den dielektriska förlusten av kondensatorer, vilket leder till onormal överhettning i kondensatorerna och accelererad isolationsåldring. Vad som är ännu farligare är att när frekvensen av övertoner i elnätet är nära den inneboende frekvensen för "kondensator-kraftnätet"-kretsen, uppstår en oväntad parallellresonans, och den betydligt förhöjda övertonsspänningen kommer att driva tiotals gånger mer övertonsström in i denna cykel. I den här onda cirkeln där övertoner är boven, är de onda gärningarna som utförs av övertoner på kondensatorer som att på konstgjord väg applicera kontinuerliga högspänningsstötar mellan kondensatorernas terminaler, vilket är extremt sannolikt att kondensatorerna buktar ut, brister eller tar eld, vilket allvarligt hotar säkerheten för kraftdistributionssystemet.

Sättet på vilket lågspänningsreaktorerna skyddar elnätet ligger i visdomen att "rekonstruera impedansen". Seriereaktorn kombinerar sin induktiva reaktans (XL) med den kapacitiva reaktansen (XC) i serie för att bilda en kombinerad krets som är känslig för specifika frekvenser, känt som ett "avstämt filter". Låt oss använda en metafor för att förstå detta: Vi kan betrakta en grupp kondensatorer som en bred väg som är "öppen" för alla strömfrekvenser. Övertoner kan fritt komma in på denna väg och orsaka allvarlig trafikstockning (överbelastning) på den. Seriereaktorns roll är att sätta upp en "intelligent betalstation" i korsningen, som blockerar nästan alla harmoniska strömmar utanför. Genom exakt beräkning och matchning presenterar denna kombinerade krets (en grupp av kondensatorer och en seriereaktor) kapacitiva egenskaper till grundvågen (50Hz), det vill säga tullstationen ger grönt ljus till grundvågen, vilket säkerställer att kompensationen för reaktiv effekt inte påverkas alls; medan för de mest skadliga målövertonerna (såsom 5:e/250Hz) uppvisar denna kombinerade krets en mycket hög total impedans, det vill säga tullstationen ger rött ljus till målövertonerna, och bildar en solid "elektromagnetisk barriär". Resultatet är att den stora majoriteten av övertonsströmmar elimineras av denna barriär och flyter in i banor med lägre systemimpedans eller absorberas av filtreringsanordningar, vilket avsevärt minskar den övertonsström som flyter genom kondensatorerna, vilket i grunden undviker resonansförstärkning.

Det första lagret av trippelskydd av lågspänningsreaktorn manifesteras huvudsakligen som direkt skydd av kondensatorerna. Reaktorn minskar avsevärt den harmoniska strömförande kapaciteten och dielektriska förlusten av kondensatorerna, återställer kondensatorernas driftstemperatur till normal och säkerställer kondensatorernas livslängd. Det andra lagret av trippelskydd manifesteras i förbättringen av systemets säkerhetsnivå. Reaktorn undertrycker effektivt resonansöverspänningar och överströmmar som kan äventyra hela kraftdistributionssystemet, vilket gör att driften av transformatorer och kablar blir mer stabil. Det tredje lagret av trippelskydd manifesteras i optimeringen av kompensationseffektiviteten. I en miljö med ren ström kan kondensatorn mer exakt koppla in den erforderliga kapacitiva reaktansen, förbättra effektiviteten av effektfaktorkorrigering och undvika felaktiga utlösningsåtgärder eller kompensationsfel orsakade av övertoner.

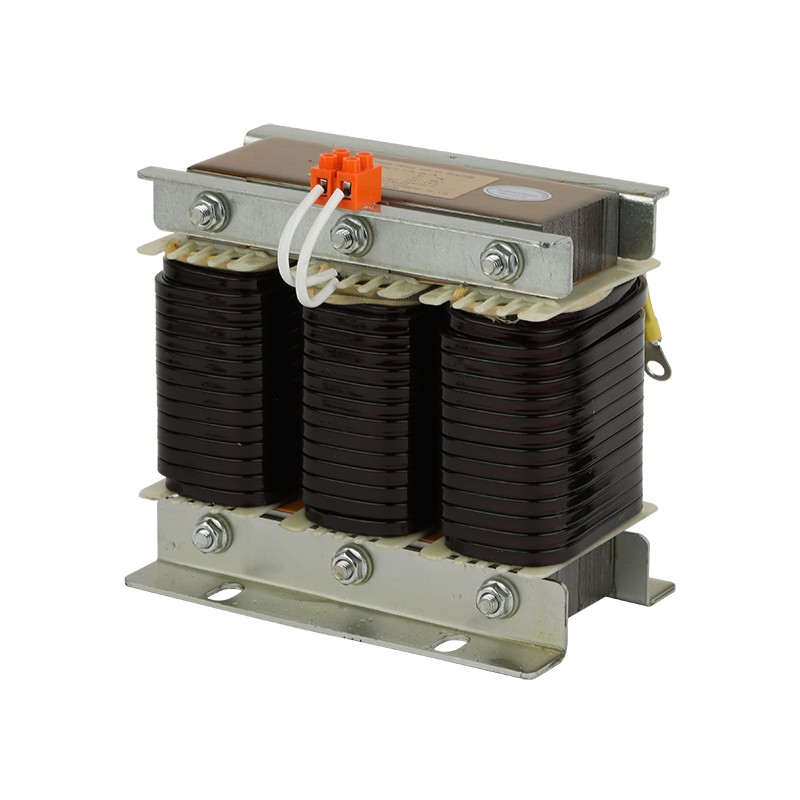

Geyue Electric förstår fullt ut att harmonisk kontroll inte är en kamp som utkämpas av en enskild komponent, utan snarare ett nätförsvarskrig som kräver exakt design och systemkoordination. Geyue Electric tillhandahåller inte bara högpresterande och pålitliga "guardian knights", CKSG-seriens lågspänningsreaktorer, utan är också engagerade i att erbjuda användarna en komplett uppsättning lösningar för kompensation för lågspänningsreaktiv effekt från exakt mätning, harmonisk analys till anpassad filtreringskompensationsdesign. Vårt tekniska team är skickligt på att diagnostisera egenskaperna hos harmoniska källor på plats, och skräddarsy den mest lämpliga reaktanshastigheten och kompensationskapaciteten för användarna, vilket säkerställer att reaktorn och kondensatorn arbetar tillsammans för att uppnå bästa skyddseffektivitet. Att välja Geyue innebär att du har valt den systematiska tolkningsförmågan och praktiska problemlösningsförmågan för strömkvalitetsfrågor. Vi är villiga att skydda varje watt el i ditt distributionssystem från säker, ren och effektiv drift med professionell teknik och pålitliga produkter.
