Vad ska jag göra om det inte finns tillräckligt med utrymme i kompensationsskåpet?

Förord

Otillräckligt utrymme för kompensationsskåp har blivit en vanlig teknisk utmaning i uppgraderingar av industriell kraftfördelningssystem. Med utvidgningen av produktionsskalan och tillägget av utrustning fortsätter efterfrågan på reaktiv kraftkompensation att växa, medan det fysiska utrymmet som finns för befintliga kompensationsskåp förblir fast. Inför detta dilemma står många företag inför ett dilemma: antingen investera de höga kostnaderna för att ersätta hela skåpet eller uthärda elräkningsstraffarna i samband med undermålig kraftfaktor. Men genom vetenskapliga och rationella tekniska lösningar är det möjligt att effektivt öka kompensationskapaciteten utan att ersätta kabinettet själv. Den här artikeln introducerar systematiskt tre beprövade lösningar som hjälper dig att övervinna rymdbegränsningar.

Kompakta anpassade kondensatorer: Den föredragna lösningen för rymdoptimering

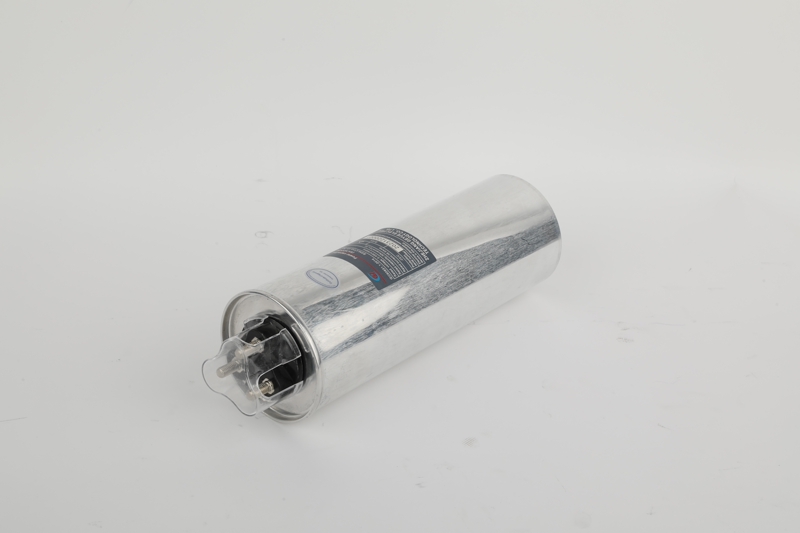

När kondensatorer med standardstorlek inte uppfyller installationskraven blir kompakta anpassade kondensatorer den mest direkta lösningen. Vi har utvecklat en serie anpassadecylindriska kondensatorerspecifikt för rymdbegränsade applikationer. Till exempel uppnår vår nyutvecklade φ180 × 320 mm cylindriska kondensator en 30 kvar -rankad kapacitet samtidigt som man bibehåller samma volym som en konventionell 25KVAR -produkt. Detta genombrott är resultatet av tre tekniska innovationer: användningen av 3μM ultratunn metalliserad polypropylenfilm ökar elektrodområdet per enhetsvolym med 20%; En optimerad kärnlindningsprocess ökar fyllningsfaktorn till över 95%; Och en förbättrad guldsprutningsprocess för ändytan minskar kontaktmotstånd och värmeproduktion. Praktiska tillämpningar har visat att denna serie produkter upprätthåller utmärkt elektrisk prestanda samtidigt som temperaturen stiger under 65K, och uppfyller kraven för långsiktig stabil drift. De är särskilt lämpliga för eftermontering av äldre skåp, vilket möjliggör uppgraderingar av kapacitet utan att ändra de befintliga monteringshålen.

Intelligent kondensatorintegrationslösning: Det smarta valet för förenkling

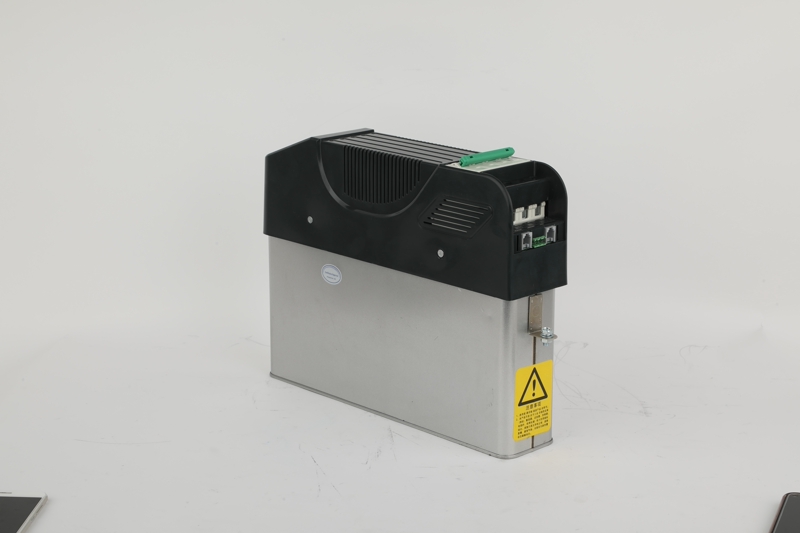

Intelligent kondensatorTeknik erbjuder en ny strategi för rymdoptimering. Vår intelligenta integrerade kondensatormodul integrerar traditionellt separata komponenter som styrenheter, kontaktorer, säkringar, kondensatorer och indikatorlampor i en enda enhet. Till exempel mäter en intelligent kondensator på 30 kvar endast 300 × 200 × 150 mm, vilket sparar över 40% utrymme jämfört med traditionella diskreta komponentlösningar. Denna integrerade design minskar inte bara antalet komponenter i skåpet utan förenklar också ledningskomplexiteten och minimerar antalet felpunkter. Den intelligenta kondensatorns modulstruktur stöder parallell expansion och hot-swappable underhåll, vilket säkerställer att ett enda modulfel inte påverkar den övergripande systemdriften. Vidare erbjuder intelligenta kondensatorer avancerade funktioner som nollkorsning, faskompensation och feldiagnos, vilket sparar utrymme samtidigt som systemprestanda förbättras. De är särskilt lämpliga för nya projekt eller omfattande eftermontering, vilket möjliggör miniatyrisering och intelligenta uppgraderingar av kompensationssystem.

Optimering av skåplayout: konsten att utnyttja potentiellt utrymme

Förutom att optimera val av utrustning kan effektiv skåplayoutdesign också låsa upp betydande rymdpotential. Genom omfattande teknisk praxis har vi identifierat tre beprövade layoutoptimeringstekniker. Först anta en tredimensionell rymdutnyttjande strategi och ändra den traditionella plattlayoutmetoden. Med hjälp av en din-rail-monteringsstruktur staplas komponenter vertikalt för att förbättra rymdutnyttjandet. För det andra, optimera ledningsarrangemang genom att använda kopparbagar istället för kablar för samlingar av samlingar, vilket minskar kabelutrymmet. Att anta högervinkelvridkomponenter och väggmontering eliminerar bortkastat utrymme. För det tredje, främja modulär design, som kombinerar funktionellt relaterade komponenter till standardmoduler. Till exempel kondensatorer,seriereaktoreroch säkringar är integrerade i en avtagbar ram för enkelt underhåll och utbyte. Dessa detaljerade optimeringar låser vanligtvis 15% -25% av det potentiella installationsutrymmet, vilket skapar förutsättningar för expansion och renovering.

Lösningsval och implementeringsrekommendationer

När den möter specifika rymdbegränsningar bör den mest lämpliga lösningen väljas utifrån den specifika situationen. För installationer med extremt begränsat utrymme och där ändringar i skåpstrukturen är omöjliga bör kompakta anpassade kondensatorlösningar prioriteras. För nya projekt eller de där stora renoveringar är möjliga,Intelligent kondensatorLösningar erbjuder de bästa totala fördelarna. När rymdbegränsningarna är mindre allvarliga kan layoutoptimeringstekniker användas för att ta itu med problemet, minimera kostnaderna och förenkla genomförandet. Detaljerade mätningar och simuleringar på plats rekommenderas innan implementeringen för att säkerställa att designen är möjlig. För viktiga projekt rekommenderas det att först producera ett provprov för installationsverifiering för att undvika problem under massimplementeringen. Under genomförandet bör man se till att upprätthålla tillräckligt med värmeavledningsutrymme och säkra avstånd, och utrustningssäkerheten bör inte offras för rymdutnyttjandet.
