Exakt vad är gränsen mellan statisk kompensation och dynamisk kompensation inom området för lågspänningskompensation för reaktiv effekt?

Inledning: Låt oss börja med de grundläggande koncepten

I lågspänningssystem spelar kompensationsteknik för reaktiv effekt en avgörande roll för att förbättra strömkvaliteten och minska ledningsförlusterna. Som tillverkare av kompensationsutrustning för lågspänningsreaktiv effekt i Kina är Geyue Electric väl medveten om förvirringen och urvalsdilemman som användare möter i praktiska tillämpningar: Vad exakt är gränsen mellan statisk kompensation och dynamisk kompensation? Vilken av de två ska väljas? Faktum är att dessa två tekniker med statisk kompensation och dynamisk kompensation inte bara är motsatta varandra; snarare är de var och en fördelaktiga lösningar i olika tillämpningsscenarier. Att korrekt förstå de väsentliga skillnaderna mellan statisk kompensation och dynamisk kompensation kan hjälpa användare att göra mer exakta val för kompensation för reaktiv effekt, och uppnå den bästa balansen mellan ekonomiska fördelar och teknisk prestanda.

Teknisk princip: Den grundläggande skillnaden i svarsmekanismer och svarshastigheter

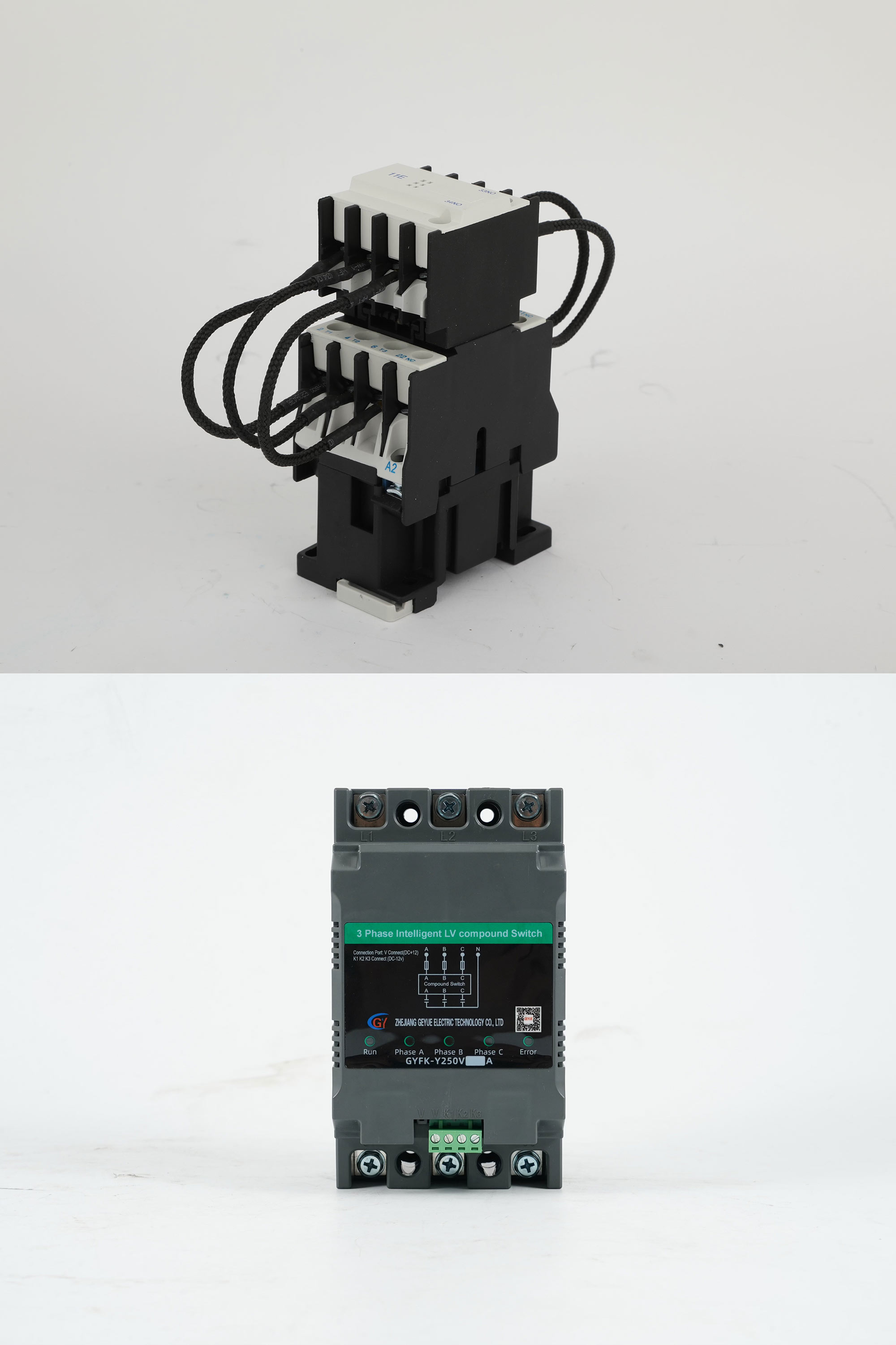

Kärngränsen mellan statisk kompensation och dynamisk kompensation ligger i deras svarsmekanismer och hastigheter på lastvariationer. Statisk kompensation hänvisar vanligtvis till den traditionella metoden för kompensation för reaktiv effektCJ19-serien kondensatorkopplingskontaktorerför att slå på och stänga av kondensatorer. Den totala svarstiden för statisk kompensation sträcker sig vanligtvis från flera hundra millisekunder till flera sekunder. Denna kompensationsmetod övervakar kraftsystemets reaktiva effekt och slår på och av kondensatorbanker med fast kapacitet i segment, och är lämplig för scenarier där belastningen är relativt stabil och ändras sällan.

Dynamisk kompensation använder halvledarenheter som tyristorer i GYKCS1A-serien ellerGYFK-seriens sammansatta strömbrytaremed IGBT-moduler implanterade för kontaktlös omkoppling. Den totala svarstiden är bara inom millisekund eller till och med mikrosekund. Dynamisk kompensation kan exakt spåra lastens reaktiva effektförändringar i realtid, vilket uppnår jämn och kontinuerlig reaktiv effektkompensation. Den är särskilt lämplig för industriella scenarier med mycket fluktuerande belastningar som ljusbågsugnar, valsverk och svetsutrustning. Skillnaderna i svarsmekanismer och svarshastigheter mellan statisk kompensation och dynamisk kompensation bestämmer de grundläggande skillnaderna i deras tillämpliga områden.

Tillämpningsscenarier: Skiljelinjen mellan stabilitet och fluktuation

Ur applikationsscenarieperspektiv är gränsen mellan statisk kompensation och dynamisk kompensation tydligt definierad i termer av lastegenskaper. Statisk kompensation tillämpas främst i scenarier som bostadshus, kommersiella komplex och vanliga fabriksverkstäder där belastningsförändringarna är skonsamma och övertonshalten låg. I dessa scenarier är kravet på kompensationshastighet inte högt. Jämfört med kompensationshastighet lägger dessa scenarier större vikt vid kostnadseffektivitet och driftsäkerhet vid reaktiv effektkompensation.

Dynamisk kompensation är speciellt utformad för speciella industriella miljöer där belastningen ändras snabbt och har stark påverkan, såsom svetsproduktionslinjer i biltillverkningsanläggningar, lyftoperationer av hamnkranar och precisionsutrustning i halvledartillverkningsföretag. I dessa scenarier fluktuerar det reaktiva effektbehovet snabbt, och traditionell statisk kompensation kan inte hålla jämna steg med de snabba förändringarna i belastningen, vilket resulterar i betydande fluktuationer i effektfaktor och till och med överkompensations- eller underkompensationsproblem. Dynamisk kompensation kompenserar för reaktiv effekt vid en hastighet som är minst 10 gånger snabbare än statisk kompensation, vilket kan stabilisera effektfaktorn inom det inställda området och säkerställa elnätets effektkvalitet.

Prestandaindikatorer: Multidimensionell jämförelse av mätstandarder

Förutom svarshastighet finns det också betydande gränser i flera prestandaindikatorer mellan statisk kompensation och dynamisk kompensation. Den statiska kompensationsbrytaren (främst kontaktorerna i CJ19-serien), som är en typ av komplett växlingsutrustning för reaktiv effektkompensation som använder en mekanisk brytare som kopplingselement, har en relativt enkel struktur, lägre initial investering och är bekväm att underhålla. Emellertid kommer denna statiska kompensationsomkopplingsanordning att generera inkopplingsström och driftsöverspänning vid byte av induktiva kondensatorer, vilket har en viss negativ inverkan på kondensatorernas livslängd och är inte lämplig för scenarier som kräver frekvent omkoppling.

Dynamisk kompensation kan uppnå nollgenomgångsväxling utan inkopplingsström, vilket avsevärt förlänger kondensatorernas livslängd och samtidigt undvika problem med spänningsflimmer under växlingsprocessen. Den tekniska komplexiteten för dynamisk kompensation är dock hög, och den initiala investeringen är stor. Den har också högre krav på värmeavledning och skydd. Dessutom integrerar dynamisk kompensation vanligtvis harmoniska filtreringsfunktioner, som kan hantera mer komplexa strömkvalitetsfrågor, medan traditionell statisk kompensation är benägen att utsättas för resonansrisker i harmoniska miljöer.

Övervägande och urval: Konsten att balansera teknik och ekonomi

I det faktiska urvalet är gränsen mellan statisk och dynamisk kompensation inte så absolut. Istället kräver det omfattande övervägande av flera faktorer för utvärdering och beslutsfattande. Som användare av kompensationssystemet för lågspänningsreaktiv effekt är det första och viktigaste att du korrekt analyserar belastningsegenskaperna för ditt kraftsystem: om belastningsvariationscykeln är över flera tiotals sekunder är statisk kompensation redan tillräcklig för att uppfylla systemets krav på kompensation för reaktiv effekt; om lasten fluktuerar kraftigt inom sekunder eller till och med kortare perioder, bör statisk kompensation uteslutas och dynamisk kompensation måste implementeras.

För det andra bör användarna noggrant överväga den totala investeringsbudgeten och de långsiktiga fördelarna med kompensationssystemet för lågspänningsreaktiv effekt. Även om den initiala kostnaden för dynamisk kompensation är högre än den för statisk kompensation, för induktiv belastning, kan dynamisk kompensation mer effektivt undvika påföljder för effektfaktorbedömning, minska linjeförluster, öka utrustningsutnyttjandet och investeringsåtervinningsperioden är ofta kortare än förväntat. Förutom att balansera de tekniska och ekonomiska aspekterna av kompensationssystemet för reaktiv effekt, som nämnts ovan, måste användarna slutligen också ta hänsyn till praktiska faktorer såsom installationsförhållanden på plats och drift- och underhållsmöjligheter, för att välja den lämpligaste lösningen för kompensation för lågspänningsreaktiv effekt för ditt användningsscenario.

Geyue Electric: Din bästa expert på reaktiv effektkompensation

Som en tillverkare med en lång historia inom det globala området för reaktiv effektkompensation har Geyue Electric en djup förståelse för de differentierade kraven från kunder från olika industrier för reaktiv effektkompensation. Vi lovar härmed: Vi tillhandahåller inte bara högpresterande dynamiska kompensationsanordningar, utan vi producerar också kostnadseffektiva statiska kompensationsprodukter, och är engagerade i att hitta den optimala kombinationen av teknik och ekonomi för våra kunder.

Geyue Electrics tekniska team kan tillhandahålla skräddarsydda lösningar för reaktiv effektkompensation baserat på dina lastegenskaper, nätförhållanden och utvecklingsplaner. Våra dynamiska kompensationsenheter, GYKCS1A-seriens tyristorer eller GYFK-seriens sammansatta switchar, använder avancerade prediktiva algoritmer och snabbresponsteknik för att säkerställa stabil drift i de mest krävande industriella miljöerna; medan de statiska kompensationsanordningarna, CJ19-seriens kontaktorer, uppvisar utmärkt kostnadseffektivitet genom optimerad design och strikt kvalitetskontroll i konventionella applikationer. Oavsett vilken sida av kraven ditt behov ligger på kan Geyue Electric erbjuda dig professionell bedömning, exakt urval och helcykeltjänster, vilket hjälper dig att uppnå de dubbla målen att förbättra strömkvaliteten och optimera energikostnaderna. Skicka din förfrågan till vår mejlboxinfo@gyele.com.cn, låt din bästa expert på reaktiv effektkompensation, Geyue Electric, skydda ditt kraftsystem med professionell teknik och dedikerade tjänster.
