Använder du fortfarande AC-kontaktorer och SSR:er för kondensatoromkoppling? Här är varför ingenjörer byter till sammansatta switchar

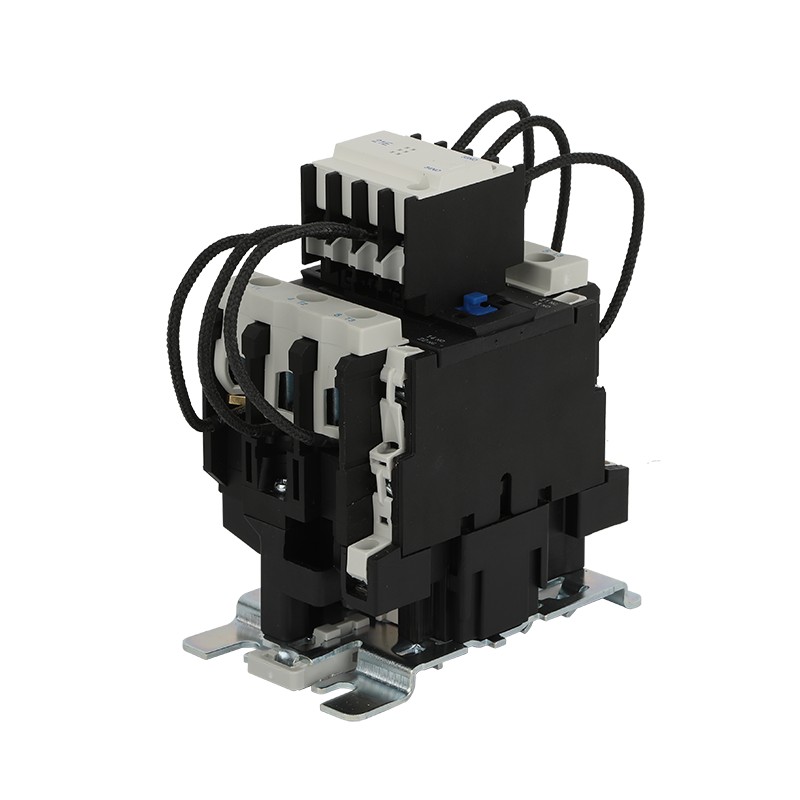

Om du någonsin har sett enkondensatoromkopplingsanordningspränga – och jag menar bokstavligen spränga – du vet precis vad jag pratar om. Den höga popen. Lukten av bränd plast. Den arga blicken från din chef när han inser att det är den tredje kontaktaren denna månad.

Här är grejen. Att byta kondensatorer är inte som att byta en glödlampa. Kondensatorer spelar inte bra med konventionella strömbrytare. När du stänger en kontaktor över en urladdad kondensator kan startströmmen slå 100 gånger den normala strömmen. Det är inte ett klick. Det är en liten explosion som händer inuti din panel. Och om du använder solid state-reläer, visst, de växlar snabbt. Men de blir också varma - riktigt varma - och de håller inte för evigt när du cyklar dem med några minuters mellanrum.

Så vad är lösningen? Låt mig presentera dig för något som tyst har tagit över lågspänningssystem för reaktiv effektkompensation runt om i världen. Det kallas en sammansatt switch. Och när du väl förstår hur det fungerar kanske du undrar varför du inte har bytt tidigare.

Vad är en sammansatt switch egentligen?

De flesta ingenjörer jag pratar med ger mig en tom blick när jag först nämner sammansatta switchar. Sedan visar jag dem en och de säger: "Vänta, så det är som att en kontaktor och en tyristor fick barn?"

Det är faktiskt inte långt borta.

En sammansatt switch – även kallad en sammansatt switch eller intelligent sammansatt switch – sätter en högspännings-, högströmstyristor (kiselstyrd likriktare) parallellt med ett magnetiskt låsrelä-15. En mikrokontroller sitter i mitten, tittar på AC-vågformen och bestämmer exakt när varje enhet ska avfyras.

Här är det fina med det. När omkopplaren får ett kommando att slå på, tänds tyristorn först i det exakta ögonblicket spänningen passerar noll. Ingen våg. Ingen pang. Bara en ren, tyst anslutning. Sedan, några millisekunder senare, stängs reläet och tar över strömflödet. Tyristorn slutar leda. Det betyder ingen mer värmealstring, inga skrymmande kylflänsar, inga kylfläktar som surrar iväg inuti ditt skåp-32.

När det är dags att koppla bort händer det motsatta. Reläet öppnar först, sedan hanterar tyristorn avstängningen vid den aktuella nollgenomgången. Återigen, slät och bågfri.

Varför detta är viktigt för ditt kraftsystem?

Låt mig sätta det i siffror.

En typisk AC-kontaktor som växlar en kondensatorbank kan generera inkopplingsströmmar som belastar hela systemet. Dessa överspänningar sliter inte bara ut kontaktorn – de försämrar dina kondensatorer, stör med din strömkvalitet och tar så småningom ner andra komponenter. Vissa fältrapporter visar att anläggningar som använder konventionella kontaktorer byter ut kopplingsanordningar var sjätte till tolfte månad, beroende på hur ofta de cyklar.

Sammansatta switchar fixar det helt. Eftersom tyristorn hanterar kopplingsmomentet och reläet hanterar steady-state strömmen får du noll inrush och noll övertoner. Inga ljusbågar, inga gnistor, ingen kontaktsvetsning-15. Resultatet？ Byte av enheter som håller i miljontals operationer istället för tusentals.

Sedan är det värmeproblemet. Solid State-reläer (SSR) är bra för vissa applikationer, men vid kondensatorväxling lider de av ett allvarligt fel: ledningsförluster. En SSR är i princip alltid i ett halvledande tillstånd när den är på, vilket betyder att den alltid genererar värme. Prova att stapla några av dem i en tätt packad panel, så kommer du snabbt att stöta på kylningsproblem. En ingenjörschef berättade för mig att hans team var tvungna att designa om ett helt styrskåp bara för att passa luftflödeskanalerna för deras SSR-baserade kompensator.

Sammansatta switchar har inte det problemet. När reläet tar över stängs tyristorn av helt. Strömförbrukning under stationär drift？ Nästan noll. Vi pratar om 1,5 VA eller mindre per switch-7. Det är inget stavfel.

Var hittar du dessa i den verkliga världen?

Den vanligaste platsen där du ser sammansatta omkopplare är i kompensationssystem för lågspänningsreaktiv effekt - den typ du hittar i fabriker, köpcentra, kontorsbyggnader och datacenter. Alla anläggningar med motorer, transformatorer eller induktiva belastningar behöver kondensatorer för att korrigera effektfaktorn, och dessa kondensatorer behöver omkopplingsenheter som inte faller isär efter några tusen cykler.

Ta ett exempel från verkligheten. Ett stort köpcentrums centrala luftkonditioneringssystem cyklade sina kondensatorbanker dussintals gånger om dagen. DerasAC-kontaktorermisslyckades var åttonde månad. Efter att ha bytt till intelligenta sammansatta strömbrytare minskade systemet energiförbrukningen med 18 procent bara på grund av förbättrad kompensationseffektivitet och eliminerade ersättningskostnaderna helt. Växlarna har varit igång i tre år nu. Inga misslyckanden. Inga underhållssamtal. Underhållsövervakaren pratar fortfarande om det som om jag är någon slags trollkarl.

Sammansatta switchar hanterar även både trefas- och enfaskompensation. För trefassystem med deltakopplade kondensatorbanker kan du använda en switch av vanlig kompensationstyp. För delad fas Y-anslutna inställningar, det finns dedikerade modeller som byter varje fas oberoende-7. De flesta tillverkare erbjuder modeller klassade från 220V upp till 690V, med styrkapacitet från 10 kvar hela vägen upp till 50 kvar-.

De intelligenta funktionerna du inte visste att du behövde

Det är här sammansatta switchar blir riktigt intressanta. Eftersom de har en mikrokontroller ombord är de inte bara dumma switchar. De är smarta.

De bättre kommer med inbyggda skydd som du inte hittar i en standardkontaktor eller SSR. Spänningsfasförlustskydd – om systemet tappar en fas vägrar strömbrytaren att stängas. Underspänningsskydd – om matningen sjunker under cirka 80 procent förblir strömbrytaren öppen. Självdiagnostiskt felskydd - om en komponent inte fungerar internt kommer brytaren inte att försöka fungera. Vissa har till och med temperatursensorer och kommunikationsportar (RS232 eller RS485) så att du kan övervaka dem på distans och få felvarningar utan att gå ut till panel-15-16.

Fundera på vad det betyder för din underhållsrutin. Istället för att skicka ut någon varje månad för att peta runt i en livepanel kan du sitta vid en dator och se exakt vilka switchar som fungerar och vilka som behöver uppmärksamhet. För anläggningschefer som driver flera byggnader är det en spelomvandlare.

Låt oss vara ärliga om nackdelarna

Ingen produkt är perfekt, och sammansatta switchar har sina begränsningar.

Det viktigaste är komplexiteten. En sammansatt switch har fler komponenter än en enkel kontaktor - tyristorer, reläer, styrkretsar, nollgenomgångsdetektorer. Fler delar betyder fler saker som kan misslyckas. I praktiken inträffar de flesta misslyckanden när tillverkare skär av hörn och använder underspecifika tyristorer. En korrekt designad sammansatt switch använder tyristorer som är klassade över 2500V och dimensionerade för de toppströmmar som systemet kan se. Billiga versioner gör det inte. Och de billiga versionerna misslyckas-30.

Den andra nackdelen är initialkostnaden. En sammansatt brytare kostar mer i förväg än en AC-kontaktor. Om du bara tittar på artiklar på en inköpsorder ser kontaktorn billigare ut. Men när du väl tar hänsyn till ersättningskostnader, stillestånd och arbetet med att byta ut misslyckade enheter varje år, ändras matematiken snabbt.

För de flesta ingenjörer jag har arbetat med är återbetalningstiden för att byta till föreningar någonstans mellan sex och arton månader. Efter det är det rena besparingar.

Hur man väljer rätt sammansatt switch?

Om du är redo att göra bytet – ordlek avsedd – här är vad du ska leta efter.

Kontrollera först märkspänningen och styrkapaciteten. De flesta system körs på 220V (enfas) eller 380V (trefas). Din switch måste matcha din systemspänning och hantera kvar-klassificeringen för dina kondensatorbanker. Vanliga betyg går upp till 50 kvar för trefassystem och 15 kvar för enfasinstallationer.

För det andra, leta efter mekanisk livslängd. En bra sammansatt brytare bör vara klassad för minst en miljon mekaniska operationer-7. Det är storleksordningar bättre än en vanlig kontaktor.

För det tredje, hoppa inte över de intelligenta funktionerna. Om du ändå betalar för en sammansatt switch, skaffa den med fasförlustskydd, underspänningsspärr och kommunikationsförmåga. Dessa extra funktioner kostar nästan ingenting att lägga till men kan spara tusentals i felsökningstid på vägen.

För det fjärde, kontrollera omgivningstemperaturen. De bättre strömbrytarna är klassade från -25°C till +70°C. Om du installerar utomhus eller i ett okonditionerat elektriskt rum är det intervallet viktigt.

Och här är ett tips som de flesta kataloger inte kommer att berätta för dig: sammansatta omkopplare fungerar inte utan en kondensator eller en blindlast ansluten. Det är inte en bugg – det är en säkerhetsfunktion. Försök inte att bänktesta en med bara en multimeter och undra varför ingenting händer-.

Bottom Line

AC-kontaktorerär billiga att köpa och dyra att äga. Solid state-reläer är snabba men varma och strömkrävande. Sammansatta brytare sitter precis i mitten - de växlar som en tyristor och går som ett relä. De ger dig noll inrush, noll övertoner, nästan noll strömförbrukning och tio gånger så lång livslängd.

Om du fortfarande byter kondensatorer med gamla skolans kontaktorer eller kämpar med överhettade SSR-paneler, är det dags att ställa dig själv en fråga: Hur många fler blåsta kontaktorer ska du byta ut innan du provar något bättre?

Produktsidorna nedan har fullständiga specifikationer och applikationsguider. Kolla in dem, och om du har frågor om att integrera sammansatta switchar i ditt befintliga system, skriv till mig. jag har
