Hur tar jag bort kraftnät harmonisk förorening i realtid? Smart APF -serie Aktivt kraftfilter ger svaret!

Elektrisk utrustning såsom frekvensomvandlare och likriktare kommer att generera harmonier när de används allmänt. Dessa oregelbundna strömmar kan orsaka överhettning av utrustning, minskad effektivitet och skador på känsliga instrument, vilket resulterar i enorma ekonomiska förluster. Det traditionella passiva filter PPF kan inte längre tillgodose de nuvarande komplexa harmoniska kontrollbehovet på grund av dess enskilda filtreringsförmåga, långsam svarshastighet och risken för att orsaka resonans. APF -serien Active Power Filter är överlägsen PPF och kan dynamiskt kompensera för harmoniska strömmar i realtid. Den här artikeln kommer att förklara arbetsprincipen förAPF -serie Aktivt kraftfilteroch introducera sina kärnfördelar jämfört med traditionella filter. Att lära sig hur APF -serien Active Power Filter effektivt löser det harmoniska problemet kommer att hjälpa oss att bättre förstå dess viktiga roll för att förbättra kraftkvaliteten, säkerställa utrustningens säkerhet och förbättra energieffektiviteten.

Vad är APF -serien Active Power Filter?

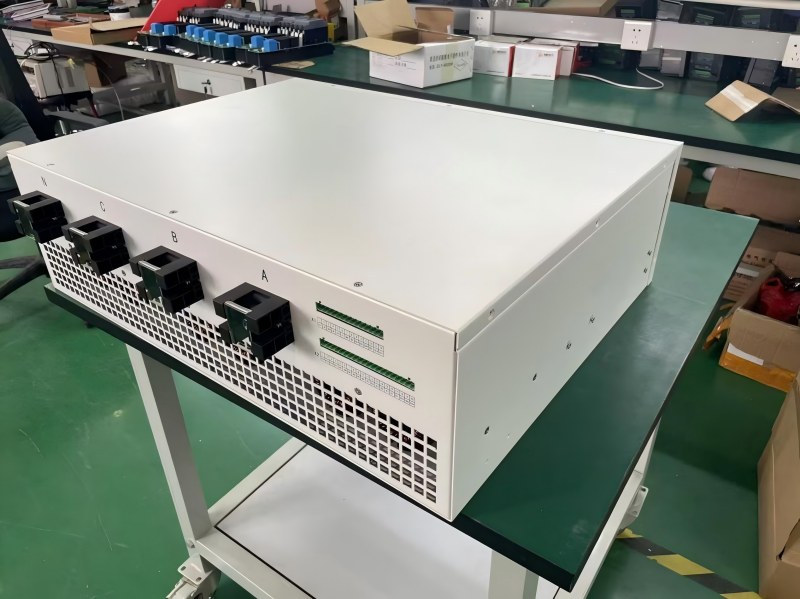

APF -serie Aktivt kraftfilterär en professionell harmonisk kontrollutrustning som tillverkas av Power Electronics Technology. Dess kärnfunktion är att upptäcka och dynamiskt eliminera harmoniska strömmar i kraftnätet i realtid, vilket effektivt löser kraftkvalitetsproblem orsakade av olinjära belastningar som inverterare eller likriktare. Till skillnad från den passiva filtreringen av traditionella filter PPF är APF Active Filter en aktiv kompensationsström som kan lösa de harmoniska undertryckningsbehovet i olika scenarier som industrifabriker, datacenter och medicinska anläggningar och är en viktig enhet för att optimera kraftkvaliteten.

Vad är arbetsprincipen för APF Series Active Power Filter?

DeAPF -serie Aktivt kraftfilterSamlar strömmen i kraftnätet genom realtidsövervakning och identifierar exakt de harmonier som måste bearbetas genom höghastighetssensorer. Det integrerade DSP- och FPGA -chipet är filtrets kärnkontrollenhet, som kan analysera dessa strömmar i realtid genom den omedelbara reaktiva kraftteorinalgoritmen och bestämma den harmoniska amplituden och fasparametrarna som måste kompenseras inom 3ms. Därefter kommer den inbyggda IGBT-kraftomvandlaren omedelbart att generera en kompensationsström med samma amplitud som den harmoniska men motsatta fasen enligt beräkningsresultaten och injicera denna ström i kraftnätet för att eliminera harmonik, vilket slutligen eliminerar mer än 95% av harmonier.

Vad är kärnvärdet för APF -serien Active Power Filter?

APF -serie Aktivt kraftfilterkan ge följande fördelar till kontrollen av harmonier i kraftnätet. Först kan det förhindra överhettning av transformatorer och minska tillhörande energiförluster. Det kan i hög grad undertrycka den falska utlösningen av reläskyddsanordningar på grund av harmonisk störning, vilket minskar dess falska trippningshastighet med 90%. För det andra kan det minska förlusten av nyckelutrustning som kondensatorer och motorer och förlänga deras livslängd. Samtidigt kan den frigöra den faktiska kapaciteten hos transformatorn som ockuperas av harmonisk ström och därmed förbättra tillförlitligheten och ekonomin i kraftförsörjningssystemet som helhet.

Vilka fördelar har APF jämfört med PPF?

APF -serie Aktivt kraftfilterhar betydande omfattande fördelar jämfört med PPF -passiva filter. Dess kärnfördel ligger i dess dynamiska realtidsjusteringsförmåga. APF kan svara på harmoniska förändringar inom 5 ms och uppnå dynamiska harmoniska spårningsfunktioner, medan PPF behöver 100 ms för att svara på harmoniska förändringar, vilket är 20 gånger snabbare än PPF. Detta är till stor hjälp för att driva nät där variabel frekvensutrustning står för mer än 60%. APF kan täcka 2-150 fullfrekventa harmonik, medan PPF är begränsad av LC-resonanspoängdesignen och kan endast rikta in sig på ett litet antal förinställda frekvenspunkter, och den faktiska effektiva bandbredden är mindre än ± 5% av mittfrekvensen. Denna begränsning kommer att orsaka en blind plats i hanteringen av harmoniska scenarier med flera frekvenser som medicinsk utrustning och datacentra. När det gäller systemsäkerhet eliminerar APF risken för nätresonans genom intelligent impedanskontroll, medan PPF kan orsaka harmonisk amplifiering eller till och med bränna utrustning. Under 2019 förlorade en PPF -resonansolycka i en viss bilfabrik direkt 350 000 dollar. APF kan samtidigt integrera omfattande krafthanteringsfunktioner såsom reaktiv effektkompensation, medan PPF endast har en enda filtreringsfunktion. APF är nästan underhållsfri under hela sin livscykel, vilket minskar den totala kostnaden i tio år, medan PPF kräver regelbunden utbyte av kondensatorer och pågående underhållskostnader. Den väsentliga skillnaden mellan APF och PPF ligger i den tekniska vägen. PPF är en passiv anti-adaptiv enhet, medan APF är ett aktivt styrningssystem som använder kraftelektronisk stängd slingkontroll.
