Enfas cylindrisk kondensator

I ett enfas lågspänningskraftdistributionssystem är omkopplingen av enfascylindriska kondensatorer som för en dansare som behöver kontrollera rytmen exakt. Startströmmen som genereras av kondensatorerna vid omkopplingsögonblicket kan potentiellt bli en latent störning som påverkar systemets stabila drift. En grundlig förståelse för de unika egenskaperna hos inkopplingsströmmen hos enfascylindriska kondensatorer och behärskning av effektiva dämpningsstrategier är de viktiga tekniska grunderna för att bygga ett effektivt och pålitligt kompensationssystem.

Jämfört med överspänningsströmbeteendet hos trefassystemet visar överspänningsströmmen som genereras när en enfasig cylindrisk kondensator slås på eller av mer betydande slumpmässighet och oförutsägbarhet. När kondensatorn är ansluten till elnätet vid toppspänningen är energin som lagras inuti den nästan noll. I detta ögonblick kommer nätspänningen att utöva en skarp laddningseffekt på kondensatorn genom linjeimpedansen, vilket gör att den momentana strömmen potentiellt når flera gånger märkströmmen. Denna högfrekventa transientström med hög amplitud orsakar inte bara ett plötsligt fall i systemspänningen, utan genererar också en enorm elektrodynamisk kraft inuti kondensatorn. Den långvariga ackumuleringen av denna elektrodynamiska kraft kommer att leda till utmattning och skada på de metalliserade filmelektroderna. Speciellt i system där vissa kondensatorer redan är i drift, kommer de senare anslutna kondensatorerna också att utsättas för omvänd urladdningspåverkan från de redan laddade kondensatorerna. Detta överlagrade överspänningsfenomen med flera källor är mer komplext än det för trefassystemet.

För att undertrycka inkopplingsströmmen för enfasiga cylindriska kondensatorer bör ansträngningar göras ur två aspekter: tidsstyrning och impedanshantering. Det mest effektiva sättet att eliminera startströmmen är att använda den synkrona omkopplingstekniken baserad på spänningsnollgenomgångsdetektering, som i grunden undviker spänningssteget vid laddningsögonblicket och gör det möjligt för enfaskondensatorn att smidigt ansluta till elnätet vid spänningens nollgenomgångspunkt. För system utan villkor för synkron omkoppling är det mest ekonomiska och praktiska valet att ansluta en specifik reaktor i serie till varje kondensator. Genom att öka kretsimpedansen genom reaktorn begränsas strömstegringshastigheten effektivt och inkopplingsströmförhållandet kontrolleras inom fem gånger märkströmmen. I fallet med flera parallellkopplade kondensatorer, bör ett minsta kopplingstidsintervall ställas in för att säkerställa att den föregående gruppen av kondensatorer slutför laddningsprocessen innan de efterföljande kondensatorerna sätts i drift, vilket undviker ömsesidig påverkan mellan kondensatorerna.

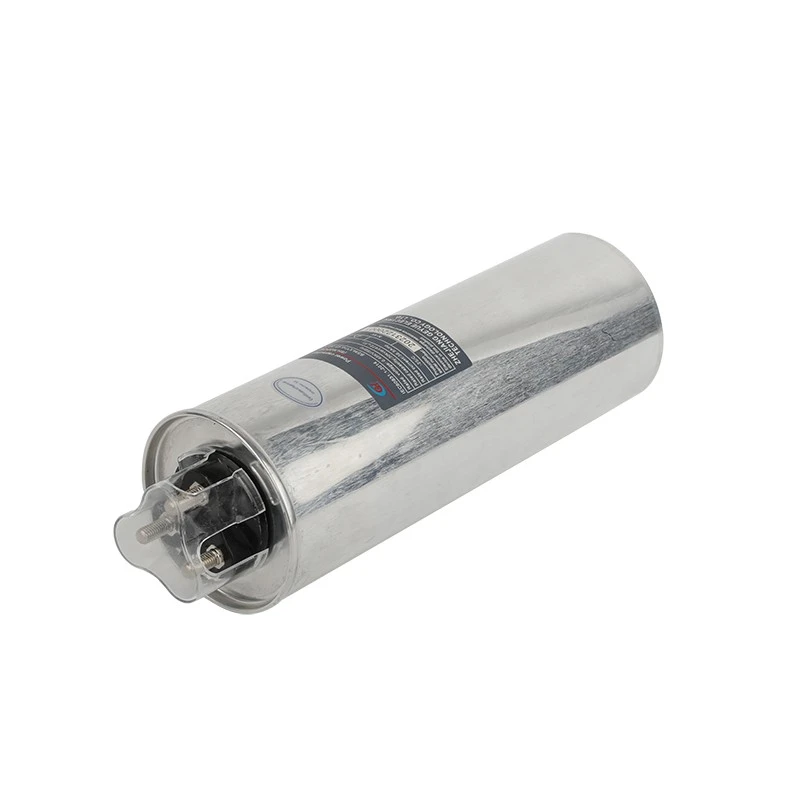

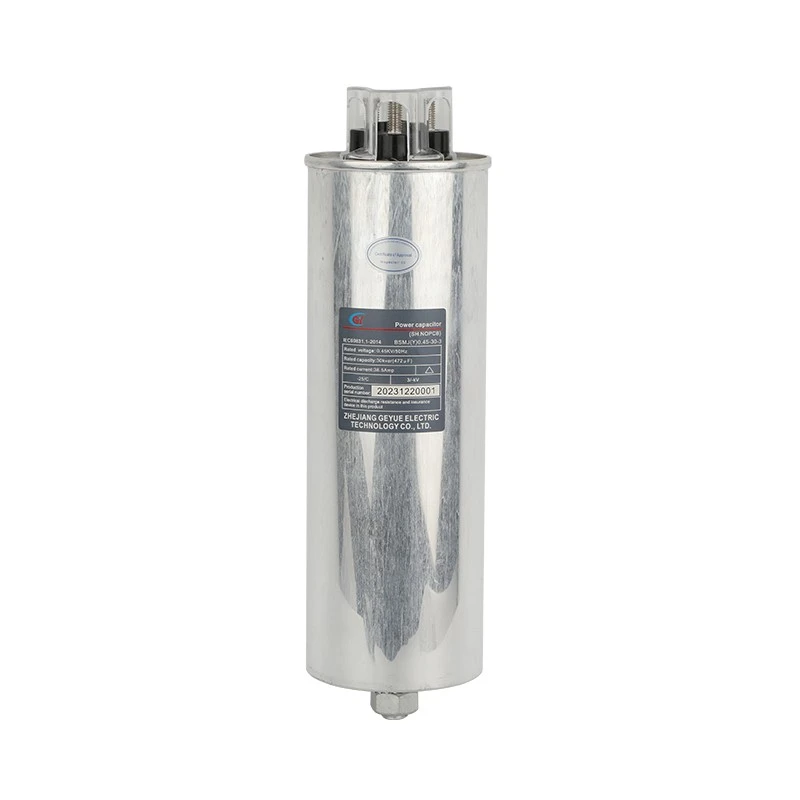

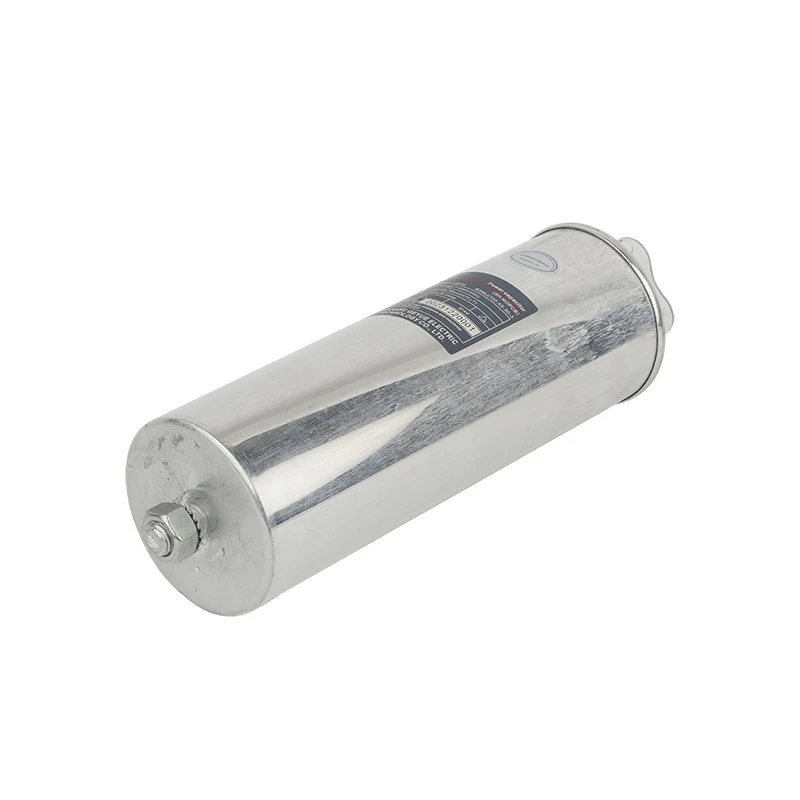

Geyue Electric har omfattande optimerat inkopplingsströmegenskaperna hos BSMJ(Y)-serien enfascylindriska kondensatorer. Genom att förbättra den interna anslutningsstrukturen och elektroddesignen har vårt företag avsevärt förbättrat den mekaniska hållfastheten hos denna serie av kondensatorer för att motstå stötströmspåverkan. Den dedikerade strömbegränsande reaktorn som tillhandahålls av oss är exakt parametermatchad, och den kan begränsa startströmmen inom ett säkert område utan att påverka den normala kompensationsprestandan. För kunder med speciella krav kan vi också tillhandahålla intelligenta kondensatormoduler med inbyggda solid-state-reläer, vilket möjliggör verklig no-inrush-växling för kunderna.
