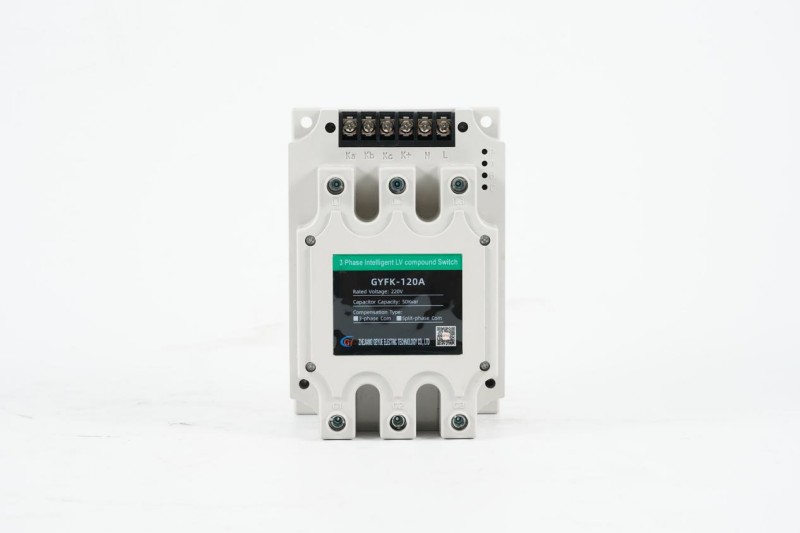

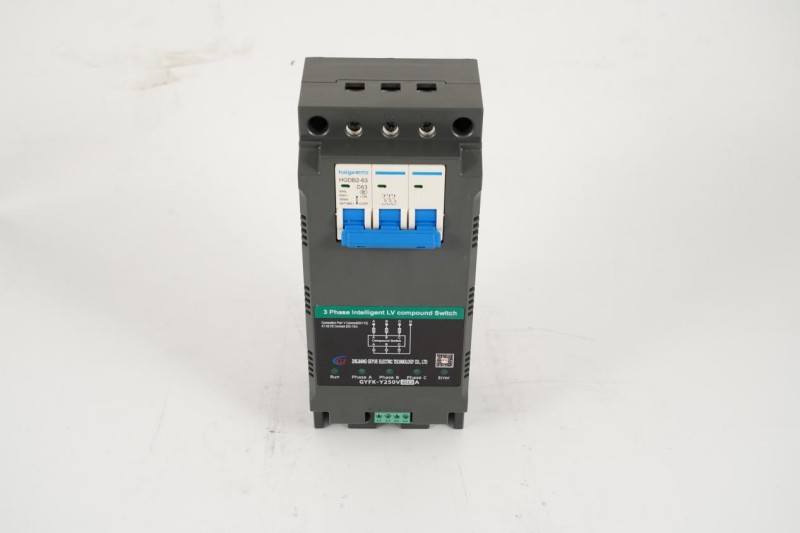

Vad är användningen av trefas intelligenta sammansättningsomkopplare?

I kraftfördelningsrummen för fabriker, köpcentra, sjukhus och andra platser är de omkopplare som styr kondensatorer alltid i arbetstillstånd. Vanliga omkopplare skadas lätt av överdriven ström efter sådana frekventa omkopplingsåtgärder, vilket ökar underhållskostnaderna.Trefaskompensationens trefasföreningsomkopplarehar betydande fördelar som ingen påverkan, låg kraftförbrukning och lång livslängd och är speciellt utvecklad för att kontrollera kondensatorer. Den här artikeln kommer att beskriva dess arbetsprincip, kärnfördelar och underhållspunkter i detalj.

Grundläggande roll

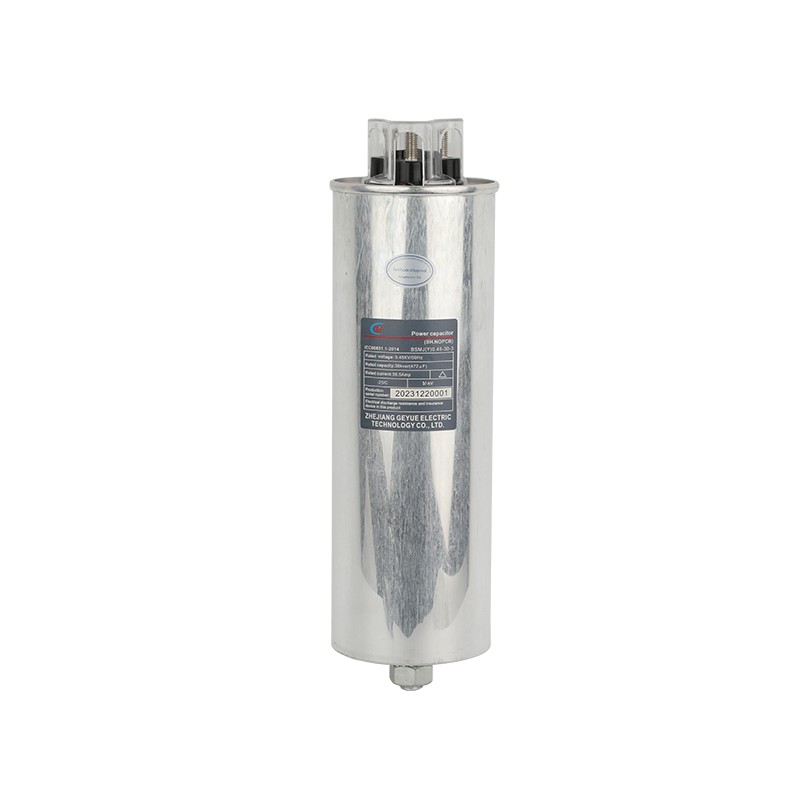

Huvudfunktionen för den trefas intelligenta föreningsomkopplaren är att styra anslutningen och frånkopplingen mellan trefas kondensator och kraftnätet. NärkondensatornBehöver kompensera för reaktiv effekt, föreningen styrsbrytaren styr kondensatorn för att snabbt ansluta till nätverket och kopplas bort i tid när kompensation inte behövs. Hela processen är klar automatiskt.

Lösa kärnproblemet

När vanliga switchar kontrollkondensatorer kommer de att utsättas för en chock av dussintals gånger arbetsströmmen i ögonblicket av power-on. Denna aktuella chock kallas Inrush Current. Inrush -strömmen kommer inte bara att förbränna kompositbrytaren utan också påskynda åldrandet av den inre isoleringen av kondensatorn och orsaka en plötslig nedgång i spänningen på kraftnätet. Därför kommer att använda vanliga switchar att förkorta utrustningens livslängd och påverka kraftnätets stabilitet.

Hur det fungerar？

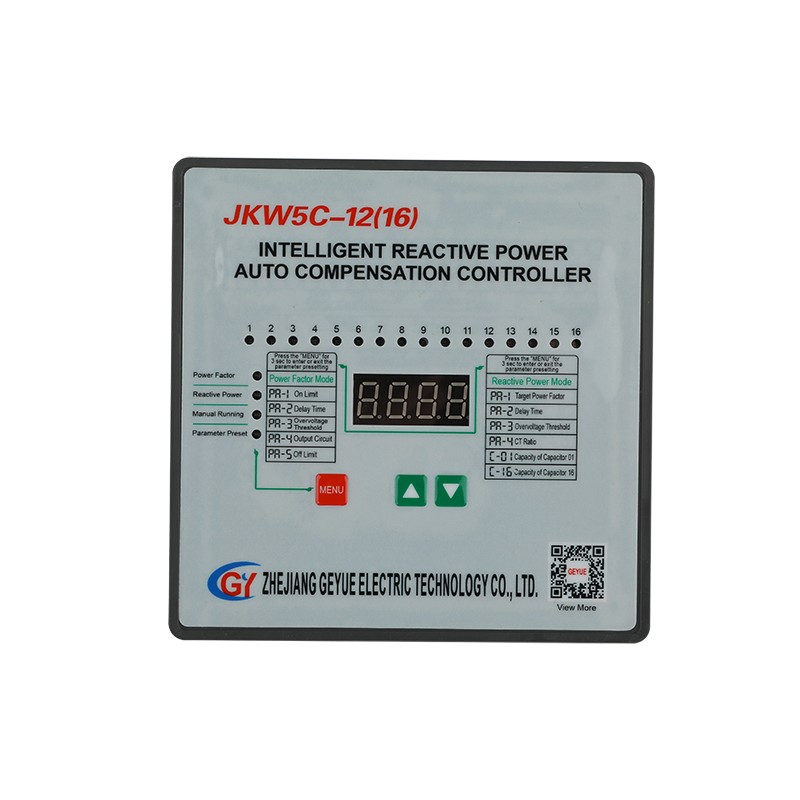

Den trefas intelligenta sammansättningsomkopplaren består av en tyristorgrupp och ett magnetiskt spärrrelä, och de två måste arbeta tillsammans för att slutföra arbetet. Först, närautomatisk kraftfaktorstyrenhetUpptäcker att nätet måste kompensera för reaktiv kraft, tyristorn kommer snabbt att ansluta kretsen för att ansluta den strömmätaren till nätet just nu när strömmen är noll. Inom 0,5 sekunder efter att tyristorn har aktiverats stängs kontakterna för det magnetiska spärrreläet omedelbart och bär 100% av den kontinuerliga strömmen, och tyristorn stängs automatiskt vid denna tid. När kondensatorn måste kopplas bort kommer tyristorn att öppnas igen för att överföra strömmen från det magnetiska spärrreläet till tyristorn. När tyristorn bär all ström, kopplar den magnetiska spärrreläet kontakterna när strömmen är noll. Tyristorn stängs automatiskt vid nästa ögonblick när strömmen är noll och ingen båge kommer att genereras under hela processen.

Varför måstesammansättninganvändas med en tyristorgrupp och ett magnetiskt spärrrelä? För om det bara finns ett magnetiskt spärrrelä kommer kondensatorn att generera en påverkan av 50 gånger den nominella strömmen vid stängningens ögonblick, och kontakterna kommer att svetsas och skrotas efter flera operationer. Om det bara finns en tyristor, då när strömmen på 100A är energisk, krävs en kylfläns, annars kommer den att brinna ut inom 10 minuter. Energikonsumtionen är 15 gånger den för det magnetiska spärrreläet och kostnaden är för hög. Därför löser tyristorgruppen säkerhetsproblemet med kraft på och av, och den magnetiska spärrreläet löser energiförbrukningsproblemet med långsiktig kraft på. Båda är nödvändiga.

Kärnfördelar

DeTrefaskompensation Trefasföreningsomkopplarekan helt eliminera effekten av strömmen vid växlingskondensatorer, skydda kondensatorer och elnätutrustning och förlänga livslängden.

Det magnetiska spärrreläet är alltid frånkopplat under tillståndet för ingen ström för att undvika att brännas av gnistor.

Thyristor-gruppen har extremt låg energiförbrukning under påstötning, vilket sparar 90% energi jämfört med traditionella kontaktorer.

Systemet kommer automatiskt att koordinera de tre faserna, kompenserar automatiskt för obalansen mellan faserna och förhindrar överbelastning av kondensatorer i en fas.

Statusen för kompositomkopplaren övervakas i realtid. Om en avvikelse inträffar kommer operationen att låsas omedelbart och ett larm kommer att utfärdas i tid.

Underhållspoäng

DeTre-fas intelligent sammansatt switchBehöver regelbunden inspektion och underhåll för att säkerställa långsiktig stabil drift. Dammet på ytan av kylaren måste rengöras minst en gång var sjätte månad för att förhindra att dammansamling hindrar värmeavledning. Samtidigt måste alla ledningsterminaler kontrolleras för löshet. Vid den dagliga driften kan indikatorljusstatus användas för att avgöra om föreningsomkopplaren fungerar normalt. Det gröna ljuset indikerar normal power-on-drift, och det röda ljuset indikerar ett internt fel som måste repareras i tid. Om det finns någon avvikelse, vänligen koppla bort strömförsörjningen omedelbart och kontakta professionell personal för att hantera den.
