Hur dimensionerar vi en avstämningsreaktor på rätt sätt för att säkerställa kondensatorskydd utan att kompromissa med kompensationskapaciteten?

I moderna kraftsystem har harmonisk förorening blivit ett dolt hot mot säker drift av lågspänningsenheter för reaktiv effektkompensation. Som en professionell tillverkare av lågspänningsutrustning för reaktiv effektkompensation i Kina har Geyue Electric verkligen insett att många kunder står inför ett dilemma när de använder självläkande shuntkondensatorer: de måste effektivt undertrycka förstärkningen av övertoner för att skydda kondensatorerna, samtidigt som de säkerställer att den grundläggande effektkompensationskapaciteten inte går förlorad. När det gäller hur man upprätthåller balansen mellan dessa två aspekter, spelar en korrekt dimensionering av en avstämningsreaktor en avgörande roll. I följande text kommer vårt företags chefsingenjör att ge dig en detaljerad diskussion om hur man vetenskapligt bestämmer reaktorns parametrar för att uppnå tillförlitligt skydd för kondensatorn och säkerställa att kompensationskapaciteten förblir konstant.

Förstå kärnfunktionen hos avstämningsreaktorn

Avstämningsreaktorn och kondensatorn är seriekopplade för att bilda en avstämningskrets. Dess huvudsakliga funktion är att ändra kretsens impedansegenskaper. Under basfrekvenstillståndet uppvisar reaktorn induktiv reaktans, vilket gör att kondensatorns terminalspänning minskar något, vilket påverkar dess uteffekt. Vid övertonsfrekvensen kan den höga impedanskarakteristik som bildas av reaktorn och kondensatorerna effektivt undertrycka övertonsströmmen och förhindra att kondensatorerna skadas på grund av överström. Denna balanspunkt mellan skydd och kapacitet bestäms exakt av reaktorns reaktanshastighet. Reaktansförhållandet är förhållandet mellan reaktorns induktiva reaktans vid grundfrekvensen och kondensatorernas kapacitiva reaktans. Denna nyckelparameter bestämmer direkt inställningsfrekvensen och kompensationseffekten för hela uppsättningen av utrustning.

Förstå de vetenskapliga principerna för val av reaktanshastighet

Att välja lämplig reaktanshastighet är en annan avgörande faktor för att uppnå kapacitetsbalansen för kondensatorskyddet och kompensationsskåpet. Vanliga reaktanshastigheter inkluderar 6% och 7%, etc. Varje reaktanshastighet motsvarar en annan avstämningsfrekvenspunkt. Om man tar reaktorn med en reaktansgrad på 6 % som ett exempel, är dess avstämningsfrekvens ungefär 189 hertz, främst inriktad på bildandet av hög impedans för den femte övertonen. När man bestämmer reaktorns reaktanshastighet måste kraftsystemförvaltare först utföra detaljerade övertonstester för att identifiera den dominerande övertonens frekvens och innehåll, eftersom exakt övertonsmätning är grunden för vetenskapligt val av reaktor. Om den femte övertonen dominerar i kraftsystemet, är det lämpligast att välja en reaktor med en reaktansgrad på 6 %. Om den tredje övertonen är mer framträdande i kraftsystemet bör en reaktor med en högre reaktansgrad än 6 % väljas. Det är särskilt viktigt att notera att även om en ökning av reaktanshastigheten kan ge bättre övertonsskydd, kommer det också att ytterligare minska spänningen vid kondensatorterminalerna, vilket påverkar kondensatorns nominella kapacitetsutgång.

Implementera matchningskorrigeringen av kondensatorkapacitet

Efter att ha bestämt användningen av en specifik reaktanshastighet för reaktorn, måste kraftsystemhanteraren göra motsvarande korrigeringar av kondensatorns kapacitet. På grund av reaktorns spänningsdelningseffekt är den faktiska spänningen som appliceras över kondensatorterminalerna lägre än nätspänningen, vilket direkt leder till en minskning av kondensatorns reaktiva kapacitet. För att säkerställa att kompensationssystemet fortfarande uppnår den förväntade kompensationseffekten behöver denna kapacitetsdämpning som nämnts ovan beaktas i projekteringsstadiet. Vanlig praxis är att på lämpligt sätt öka kondensatorns märkspänningsnivå eller öka dess nominella kapacitet. Genom denna kapacitetsmatchningskorrigering, även när reaktorn är installerad, kan systemets krav på reaktiv kompensationskapacitet fortfarande tillgodoses. Detta framåtblickande designtänkande kan effektivt lösa motsättningen mellan skydd och kapacitet, och uppnå den optimala balansen mellan skydd och kapacitet.

Geyue Electrics lösningar och professionella engagemang

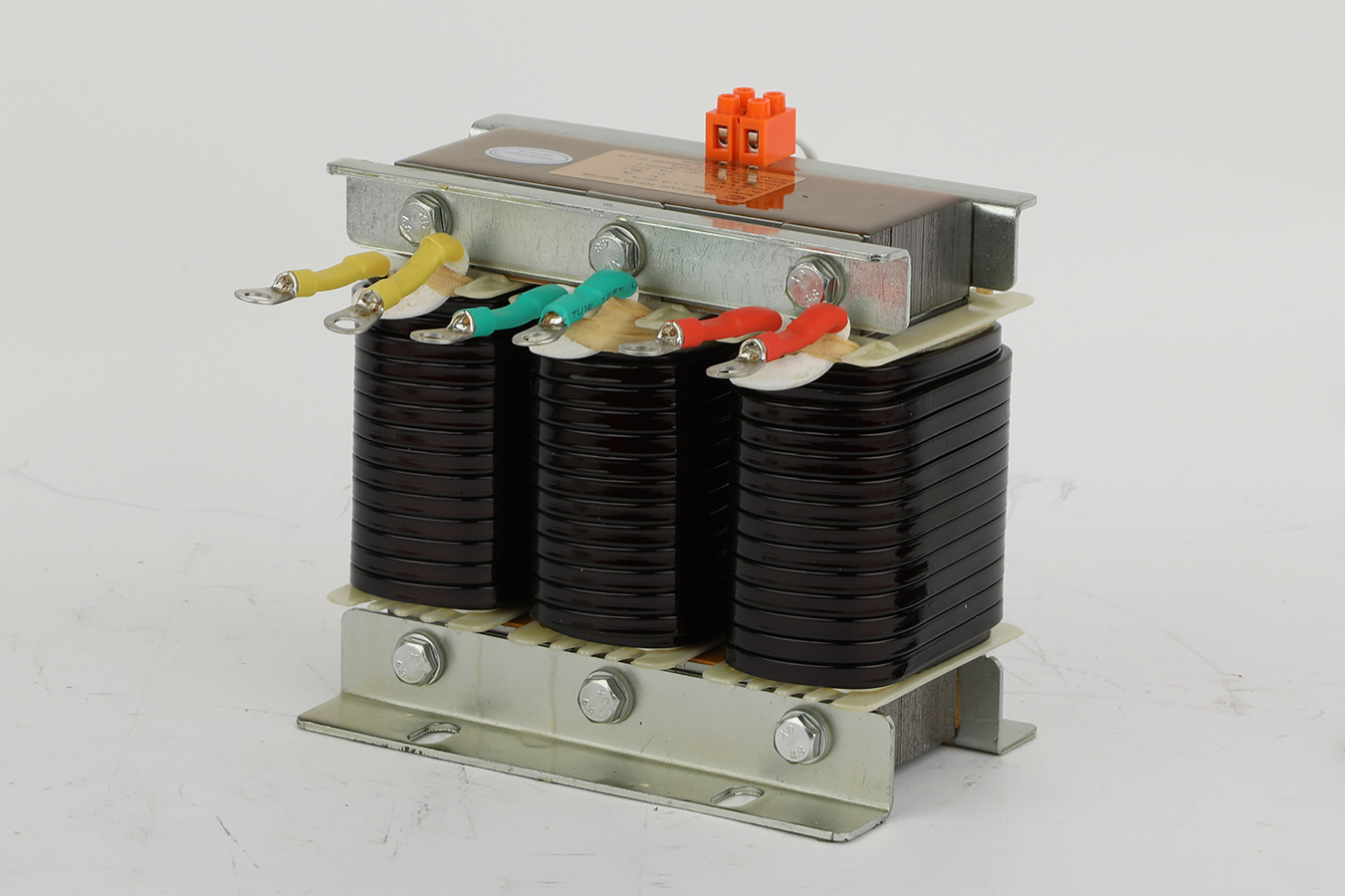

Som en tillverkare med en lång historia inom området för lågspänningskompensation för reaktiv effekt, har Geyue Electric föreslagit vår kraftfulla lösning för att möta branschens erkända utmaning att balansera kondensatorernas tillförlitlighet och kompensationseffektivitet. VårCKSG serie av reaktorerhar högkvalitativa importerade kallvalsade orienterade silikonstålplåtar som kärnmaterial, vilket gör att reaktorerna kan uppvisa utmärkta egenskaper med låg förlust och låg temperaturökning under hela kompensationsprocessen. CKSG-serien av seriereaktorer har utvecklats av vårt ingenjörsteam genom upprepade exakta beräkningar och kontinuerliga uppgraderingar och optimeringar, vilket effektivt undertrycker specifika undertoner och minimerar påverkan på kompensationskapaciteten. Geyue Electric garanterar att vårt vetenskapliga parameterval och rimliga kapacitetsmatchning kan hjälpa kraftsystemförvaltare att uppnå tillförlitligt skydd av kondensatorer utan att offra kompensationseffekten. Om du är förvirrad över hur du korrekt väljer storleken på avstämningsreaktorn för att säkerställa skyddet av kondensatorer utan att kompromissa med kompensationskapaciteten, skicka dina förfrågningar tillinfo@gyele.com.cn. Geyue Electric är villiga att samarbeta med dig för att lösa harmoniska problem och förbättra driftkvaliteten på ditt kraftsystem.
