Hur driver CJ19 AC -kontaktor det elektriska systemet?

Bryts din utrustning i din verkstad ofta? Till exempel, när motorn startar, gnister AC -kontaktorn och måste bytas ut med några månader, eller kondensatorn ofta utbuktar och måste bytas ut i tid. Dessa misslyckanden orsakas av fel urval avAC -kontaktor, kärnkontrollkomponenten i den elektriska utrustningen. Att välja rätt växelströmskontaktor kan öka utrustningens livslängd. Den keramiska bågens släcktäckning av växelströmskontaktorn tål effekterna av extremt hög temperaturbågar och effektivt avbryta stora strömmar. De speciellt tillverkade silverlegeringskontakterna är mycket hållbara, vilket ger AC-kontaktorn ett extra långt liv. Viktigast av allt är att AC -kontaktorn och Controller -kondensatorn arbetar tillsammans för att förbättra effektfaktorn avsevärt och minska onödig effektförlust.

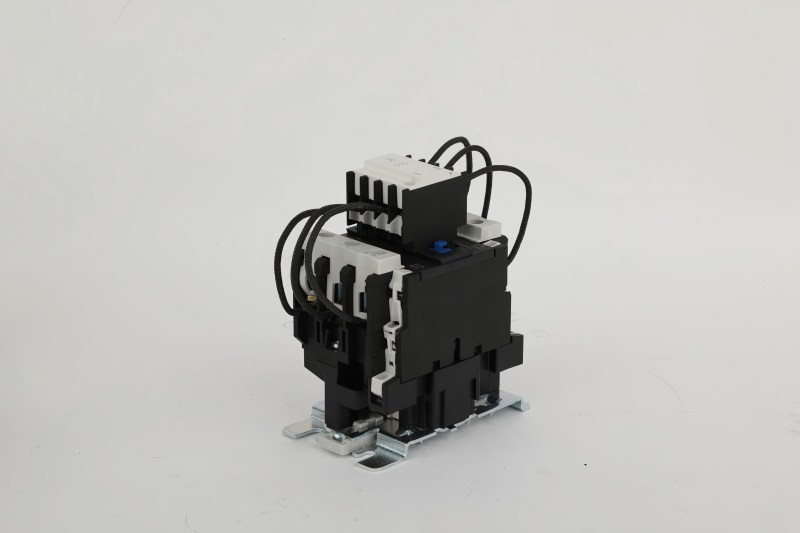

Vad är CJ19 AC Contactor?

CJ19 AC Contactor är en automatisk switchanordning i lågspänningskompensationsskåp. Det består främst av tre uppsättningar av huvudkontakter, elektromagnetisk spole och bågsläckningssystem. Dess kärnfunktion är att styra på och stänga av motorer, elektriska värmare och annan utrustning.

Hur fungerar det?

När den elektromagnetiska spolen hosAC -kontaktorär energisk, magnetisk kraft kommer att genereras i den, som lockar den inre järnkärnan, och järnkärnan driver de tre uppsättningarna av huvudkontakter tills de är helt stängda för att bilda en låg kontaktmotståndsväg. Huvudkretsströmmen flyter smidigt till lastenheten genom de stängda huvudkontakterna så att den kan fungera.

När spolens strömförsörjning stängs av försvinner den elektromagnetiska attraktionen direkt och förlitar sig på återställningens energi, järnkärnan och huvudkontakterna kommer att separera snabbt, med kraft att koppla bort lastströmmen. Nuvarande gnistor kommer att genereras när kontakterna är separerade, menAC -kontaktorär utrustad med ett bågsläckningssystem. Det keramiska bågens släckskydd tål bågens höga temperaturstrålning och gastryck. Det inbyggda metallplåten kan skära den långa bågen i flera korta bågar för tvångskylning och släckande gnistor, vilket effektivt hämmar upplösningen och stänk av kontaktmetallen och därmed skyddar kontakterna från att bränna och förlänga deras liv.

Hur gör AC -kontaktorer,Automatisk kraftfaktorstyrenhet, power capacitors and series reactor work together?

I det lågspänningsreaktiva kraftkompensationssystemet arbetar styrenheten, växelströmskontaktorn, kondensatorn och reaktorn tillsammans för att förbättra effektiviteten i elektriskt energianvändning.

Först är styrenheten huvudsakligen ansvarig för att övervaka elnätets tillstånd och kontinuerligt mäta systemets faktiska effektfaktor. När effektfaktorn visar sig vara lägre än inställningsvärdet kommer styrenheten att mata ut en anslutningssignal till AC -kontaktorns driftspole. Sedan, efter att AC -kontaktorn har fått signalen från styrenheten, kommer dess elektromagnetiska spole snabbt att locka till sig att stänga huvudkontakten. När huvudkontakten är stängd kommer huvudkretsströmmen att strömma till och ansluta kondensatorbanken ansluten till den. Efter en framgångsrik anslutning är kondensatorbanken ansluten till kraftnätet för att fungera, neutralisera reaktiv effekt och därmed förbättra den totala effektfaktorn. Slutligen,seriereaktorAbsorberar och undertrycker den harmoniska strömmen i kraftnätet och skyddar därmed kondensatorn från skador.

Genom detta system upptäcker styrenheten, fattar beslut och probleminstruktioner, AC -kontaktorn kör switchinstruktionen, kondensatorn läggs i kraftnätet för att implementera reaktiv effektkompensation och reaktorn skyddar kondensatorn. De fyra arbetar tillsammans för att optimera driftseffektiviteten för kraftnätet och minska energiavfallet.

Hur väljer jag rätt AC -kontaktor?

Det finns tre viktiga punkter i att välja AC -kontaktorer:

1. När du matchar ström, välj större snarare än mindre. Den nominella strömmen för AC -kontaktorn ≥ den nominella strömmen för lasten * 1,25. Till exempel är den nominella strömmen för en 55 kW motor 110A och enAC -kontaktor≥ 137,5A krävs. Välj 160A -specifikationen direkt.

2. Välj spolspänning enligt kontrollströmförsörjningen. Om till exempel strömförsörjningen är 220V, välj AC220V -spole, och om strömförsörjningen är 380V, välj AC380V -spole.

3. Välj skyddsnivå enligt miljön. Om den är installerad i en ren distributionslåda, välj IP20. Om det är i en dammig miljö, välj IP54 eller lägg till ett skyddsskal.

I en mening: Den måste vara 25% större än lastströmmen, spolspänningen är relativt strömförsörjningen, och om installationsmiljön är smutsig väljer du högt skydd.
