Varför är traditionell kondensatorkompensation inte tillräckligt snabb? Hur uppnår SVG statisk vargenerator 5ms dynamisk var -förordning?

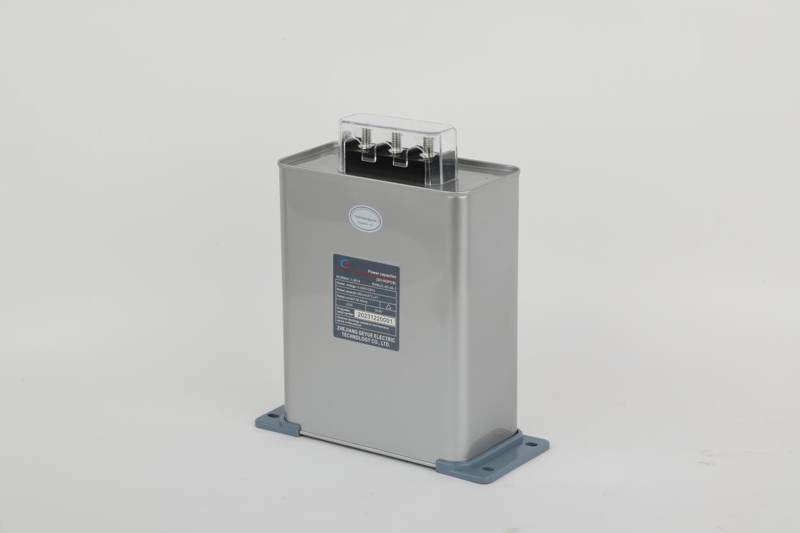

Spänningsfluktuationer förekommer ofta i kraftnät, vilket orsakar avstängningar av utrustning eller lätt flimrande. Grundorsaken är den omedelbara obalansen av reaktiv kraft. Traditionella kondensatorer kräver mekaniska omkopplingsåtgärder, så de har en långsam svarshastighet och kan inte kompensera för den reaktiva effektbristen orsakad av slagbelastning av utrustning såsom rullande fabriker och bågugnar i realtid. De kan till och med förvärra spänningsfall på grund av den långsamma svarshastigheten. DeSVG Series statisk vargeneratorär en helt elektronisk kraftenhet baserad på IGBT -konverteringsteknologi. Den kan automatiskt justera energinätets energi med en hastighet på bara 5 ms, vilket är 20 gånger snabbare än traditionelltkraftkondensatorer. Följande kommer att förklara vad SVG -serien Static VAR -generator är, vad dess nyckelroll är och vilka fördelar den har jämfört med vanliga kondensatorer.

Vad är SVG -serien statisk vargenerator?

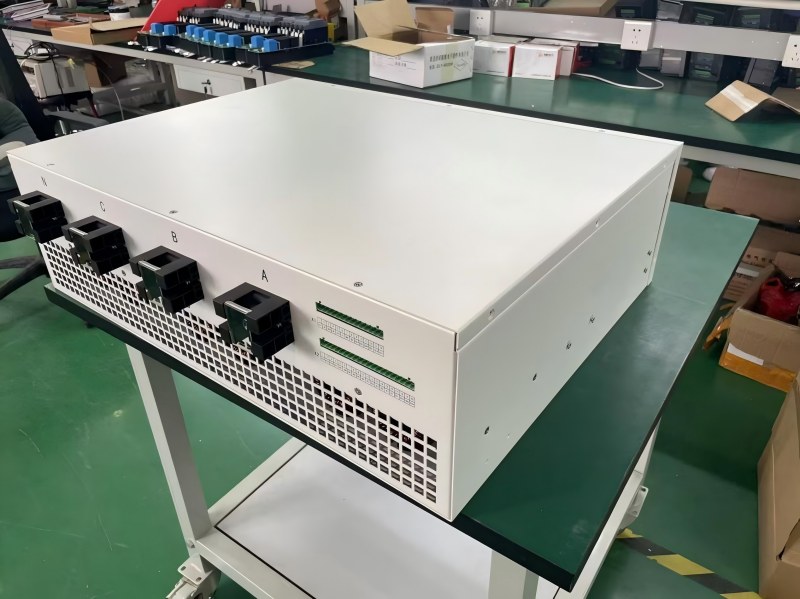

SVG Series Static VAR -generator är en elektronisk anordning som används för att dynamiskt kompensera reaktiv effekt i kraftsystem. Det kan injicera eller absorbera reaktiv ström i kraftnätet i realtid genom sin interna högpresterande IGBT-kraftmodul. Hela processen styrs exakt av en dator, och svarshastigheten är bara 5 millisekunder, vilket omedelbart kan lösa problem som spänningsflimmer och produktionslinjeavstängning som vanliga kondensatorer inte kan hantera. Kompensationslösningen med en kombination av kondensatorbanker och reaktorbanker kan direkt ersättas avSVG Series statisk vargenerator, att bli kärnanordningen för dynamisk spänningsreglering i moderna kraftnät.

Vad är arbetsprincipen för SVG -serien statisk vargenerator?

SVG-serien Static VAR-generator kan upptäcka spänningen och strömmen i kraftnätet i realtid, och det inbyggda högpresterande chipet kan beräkna den reaktiva effekten som måste kompenseras. Därefter genererar IGBT -kraftmodulen inbyggd i enheten direkt en adaptiv ström. När kraftnätet måste komplettera reaktiv effekt kommer det omedelbart att frigöra en ström som liknar egenskaperna hos en kraftkondensator till kraftnätet. När det finns överskott av reaktiv effekt i kraftnätet kommer det snabbt att absorbera ström som liknar egenskaperna hos enseriereaktor. Hela processen är klar i endast 5 millisekunder, vilket snabbt uppnår en dynamisk balans mellan reaktiv kraft.

Vilken är nyckelrollen för SVG -serien statisk vargenerator?

Kärnvärdet förSVG Series statisk vargeneratorligger i att upprätthålla den stabila driften av kraftsystemet i realtid. Till exempel kommer slagbelastningen för ett rullande kvarn att ge en spänningsfluktuation på ± 10%. SVG kan begränsa fluktuationen till ett säkert intervall på ± 2% för att säkerställa att utrustningen inte stängs av onormalt. Samtidigt kan effektfaktorn hållas stabilt över 0,99. Varje ökning med 0,01 i effektfaktor kan minska linjeförlusterna med 0,5%-1%, vilket direkt minskar elräkningarna. För precisionsindustrier som Chip-tillverkning, när kraftnätet upplever en 0,1 sekunders spänningsfall, kan SVG snabbt slutföra realtidskompensation inom 2 millisekunder för att säkerställa kontinuerlig drift av precisionsproduktionslinjer. Det är också lämpligt för nya energimaktstationer, som automatiskt kan justera den reaktiva effekten för 200 MW fotovoltaiska kraftstationer, lösa problemet med ökad spänning vid nätanslutningspunkten orsakad av omvänd kraftproduktion och säkerställa kontinuerliga och fullständiga drift av kraftnätet.

Vilka fördelar har SVG -serien statisk vargenerator över vanliga kondensatorer?

SVG Series statisk vargeneratorkan uppnå realtid och exakt reaktiv effektkompensation med en 5ms dynamisk svarsförmåga, som är hundra gånger snabbare än 500 ms responstid för vanliga kondensatorer. Den kan styra ± 10% spänningsfluktuation orsakad av slagbelastningen på rullande fabriken till ± 2%. Dess trasiga kontinuerliga reglering undviker problemet över kompensation/underkompensation som orsakas av växlingen av kondensatorbanken, och den enskilda integrerade dubbelriktade regleringsförmågan eliminerar behovet av ytterligare reaktorer. Det kan också stabilt upprätthålla effektfaktorn över 0,99. Varje 0,01 ökning av effektfaktorn kan minska linjeförlusterna med 0,5%-1%. När du svarar på en 0,1 sekunders spänningsfall kan den slutföra full kompensation inom 2 ms. Vanliga kondensatorer kan inte uppnå denna effekt alls. Det löser helt problemet med reaktiv omvänd växellåda orsakade av nätanslutningen av ny energi, minskar den totala risken för driftstopp med mer än 60%och minskar nätförluster med 15%.
