Hur man vetenskapligt väljer en AC-kontaktor eller Compound Switch för att matcha en Intelligent Reactive Power Automatic Compensation Controller?

Introduktion

I lågspänningsenheter för reaktiv effektkompensation måste kopplingskommandona för intelligenta styrenheter implementeras genom ställdon.AC-kontaktoreroch kombinerade växlar är för närvarande de mest lämpliga tekniska lösningarna. Den här artikeln analyserar systematiskt driftsprinciperna, prestandaskillnaderna och projekttillämpbarheten för dessa två lösningar.

Väsentliga skillnader i operativa principer

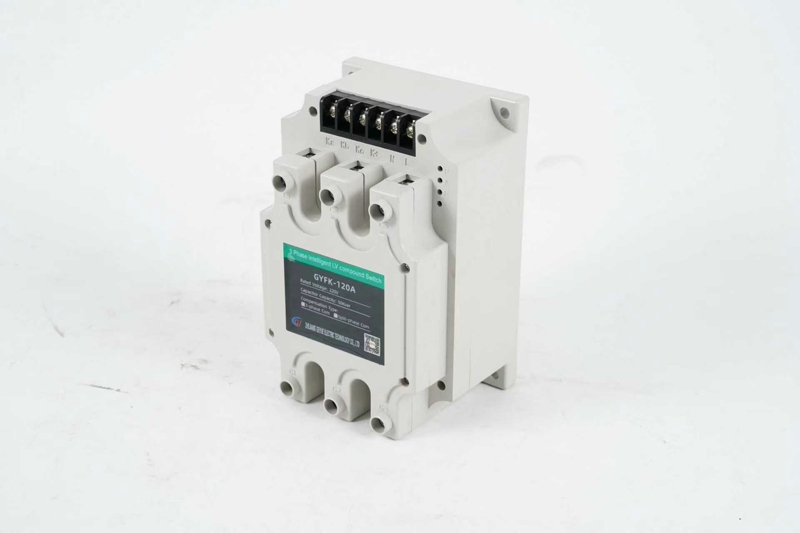

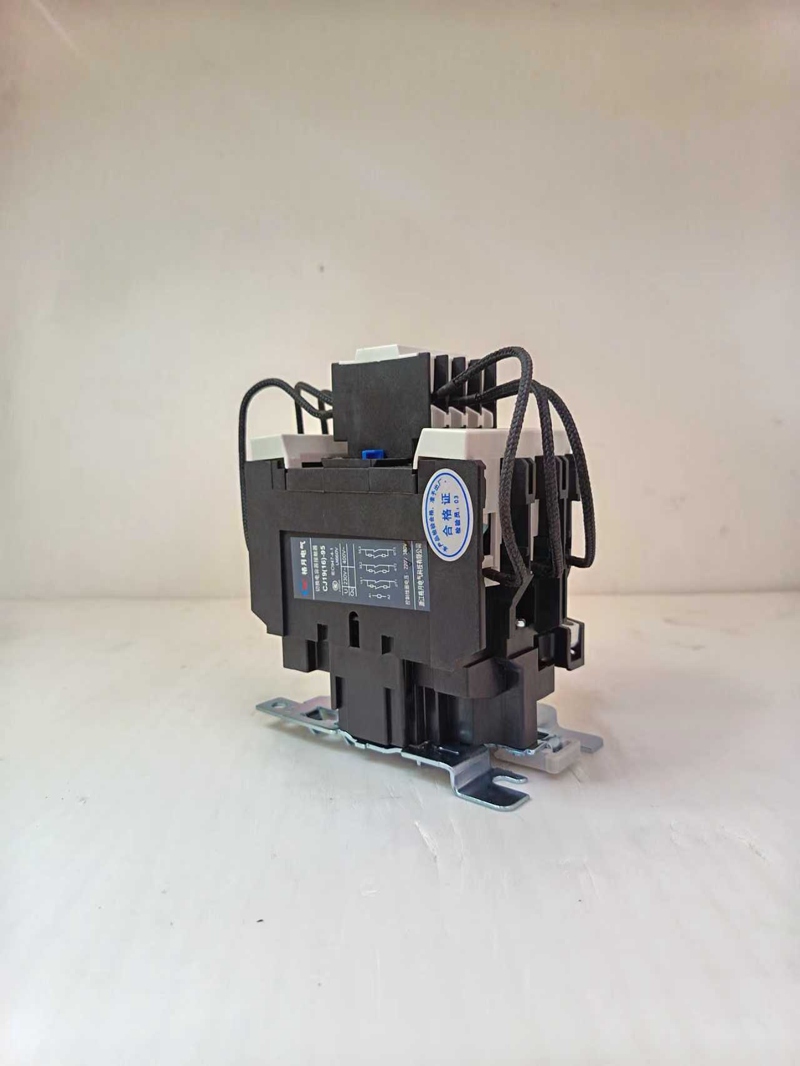

AC-kontaktorer använder en elektromagnetisk mekanisk struktur som använder den magnetiska kraft som genereras genom att aktivera spolen för att aktivera kontakterna och därigenom koppla in och från kretsen. Denna operation åtföljs av ett märkbart mekaniskt ljud och bågbildning.Sammansatt Switchanvända en hybrid "tyristor + kontaktor" design. Tyristorerna leder först när spänningen passerar noll, sedan slutför kontaktorerna huvudkretsanslutningen och slutligen avaktiveras tyristorerna. Denna manövermekanism uppnår verklig inströmningsfri omkoppling.

Omfattande jämförelse av teknisk prestanda

Kontaktoromkopplingsegenskaper indikerar att kontaktordrift genererar en inkopplingsström på 20-40 gånger märkströmmen. Även om detta kan undertryckas med strömbegränsande reaktorer, kan det fortfarande påverka elnätet och kondensatorerna.Sammansatt Switchuppnå nollgenomgångsväxling, vilket begränsar inkopplingsströmmen till mindre än två gånger märkströmmen, vilket avsevärt förlänger utrustningens livslängd. När det gäller svarshastighet kräver kontaktorer 10-20ms för att fullborda aktiveringen, medan tyristorn i en inrusningsfri brytare svarar inom 1-2ms, vilket gör den särskilt lämplig för applikationer med snabbt fluktuerande belastningar.

Ekonomisk analys

AC-kontaktorererbjuder en betydande prisfördel, med upphandlingskostnader som bara är en tredjedel till hälften av kostnaderna för inrush-fria växlar. Men frekventa byten ökar underhållskostnaderna avsevärt. Även om den initiala investeringen för inrush-fria strömbrytare kan vara högre, erbjuder deras elektriska livslängd på över 100 000 cykler och nästan underhållsfri drift överlägsna ekonomiska fördelar under deras livstid. Därför, i scenarier med mer än 50 dagliga växlingsoperationer, är inrusningsfria strömbrytare det mer ekonomiska valet.

Analysera typiska tillämpningsscenarier

För applikationer med stötbelastningar som metallurgi och svetsning rekommenderas en strömbrytarlösning utan inkopplingsström. Dess snabba svar spårar effektivt förändringar i reaktiv effekt och undviker systemspänningsfluktuationer. För kommersiella byggnader och bostadsområden med färre än 20 kopplingscykler per dag är högpresterande kondensatorkopplingskontaktorer det mest kostnadseffektiva alternativet. I miljöer med kraftiga övertoner (THvD > 8%) bör en anti-harmonisk kompensationsanordning med 7% reaktansförhållande, kombinerat med en dedikerad kontaktor, prioriteras.

Nyckelpunkter för installation och driftsättning

När du installerar kontaktorer, se till att det är tillräckligt med värmeavledning. Det rekommenderas att intilliggande komponenter är minst 20 mm från varandra. För inkopplingsströmbrytare, var särskilt uppmärksam på värmeavledningsförhållandena. Om omgivningstemperaturen överstiger 40°C krävs nedjustering. Regulatorns parameterinställningar måste matcha ställdonet: Vid användning av kontaktorer, ställ in en kopplingsfördröjning på 1-2 sekunder, medan för inkopplingsströmbrytare är en inställning på 0,5-1 sekund acceptabel. Alla elektriska ledningar måste vara säkra och tillförlitliga för att förhindra överhettningsskador orsakade av överdrivet kontaktmotstånd.

Underhåll och reparation

Kontaktorer bör inspekteras med avseende på kontaktslitage var sjätte månad. Byt ut kontakter när silverspetsens tjocklek är mindre än 1/3 av dess ursprungliga tjocklek. För inkopplingsströmbrytare, övervaka värmeavledning och rengör regelbundet ansamlat damm för att säkerställa korrekt fläktfunktion. Oavsett lösning rekommenderas det att kontrollera kondensatorkapacitetsändringar varje månad och byta ut kondensatorer om kapacitetsförlusten överstiger 5 %.

Hur man väljer rätt kombination

Urvalsbeslutet bör uttömmande överväga följande faktorer: belastningsfrekvens, investeringsbudget, underhållskapacitet och strömkvalitetskrav. Generellt sett, om budgeten är tillräcklig och applikationen är krävande, bör en strömbrytare utan inkoppling väljas. Om budgeten är begränsad och ansökan är sällsynt bör en dedikerad kontaktor väljas. För kritiska applikationer kan en hybridlösning konstrueras med kontaktorer för baslaster och strömbrytare utan inkopplingsström för fluktuerande laster, vilket uppnår den optimala balansen mellan ekonomi och tillförlitlighet.

Slutsats

AC-kontaktoreroch inrush-fria switchar har var och en sina egna applikationer, och det finns ingen absolut överlägsenhet eller underlägsenhet. Rätt val kräver en omfattande bedömning baserad på faktiska driftsförhållanden, med hänsyn tagen till initial investering samt drifts- och underhållskostnader. Med den ständiga utvecklingen av teknologin tror vi att fler innovativa lösningar kommer att dyka upp i framtiden för att möta de personliga behoven hos olika användare.
