Vad är exakt en kondensator?

Jag har varit inom elektroteknikindustrin i 15 år. Idag, låt oss prata om kondensatorer i kompensationsskåp.

1. Vad är exakt en kondensator?

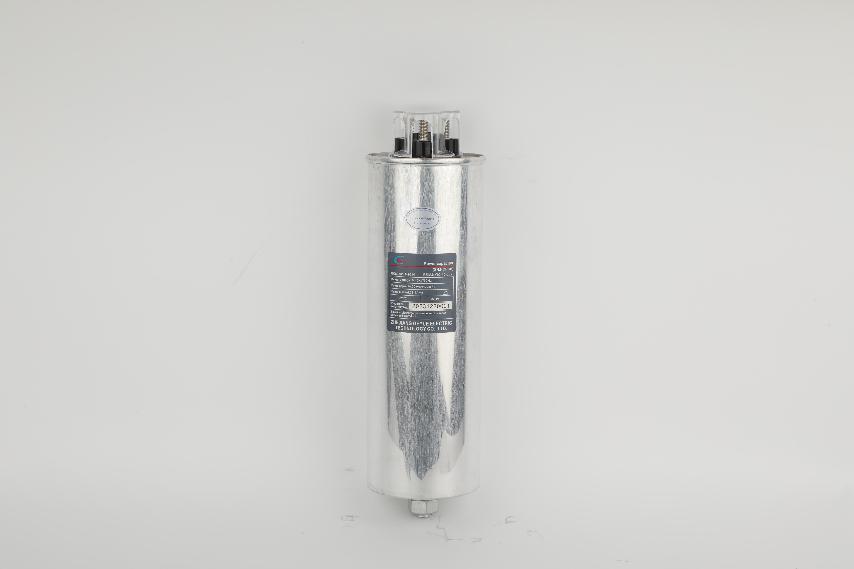

KraftkondensatorerSpela en kärnroll i energiutbytet i reaktiva kraftkompensationssystem. Det är denna silviga vita cylinder, 400V/30KVAR lågspännings konventionell typ. Låt oss ta isär och titta. Det är uppdelat i tre delar: skal, kärna och mikrokristallint vax.

Tjockt aluminiumskal cirka 2 mm tjock, explosionssäker version med tryckventil på toppen. Om enheten överhettas. Denna tryckventil kan spraya varm gas åt sidan, undvika att skada andra. Det är en slags skyddande enhet.

Den metalliserade polypropenfilmen inuti är 20 meter lång. Tjockleken på aluminium-zinkbeläggningen är som spindelsilke. Självhelande förlitar sig på denna process, om den penetreras av elektricitet, kommer aluminiumskiktet runt nedbrytningspunkten att avdunsta automatiskt, bilda ett isolerande område, automatiskt isolera felpunkten.

Mikrokristallint vax används som ett impregneringsmedel, fast vid rumstemperatur, släppsmältpunkten är högre än 70 ℃. Du behöver inte oroa sig för oljeläckage under användning, miljöföroreningar undviks. Det har inte bara egenskaperna hos torr struktur, utan har också fördelarna med impregnering.

2. Varför är industriell kraftfördelning oskiljbar från den?

För om kraftfaktorn inte uppfyller standarden kommer strömförsörjningsbyrån att ålägga böter. Till exempel:

När industriell kraftfördelning inte är utrustad medkondensatorer,

Om 200kW -maskinen fungerar måste det faktiska elnätet leverera 260 kW. Överskottet 60 kW är reaktiv effekt och elräkningen måste beräknas baserat på 260 kW.

Men om kondensatorn är installerad. Det faktiska elnätet behöver bara leverera 210 kW, spara 50 kW utan att betala, och elräkningen sjunker med 19%.

Och eftersom effektfaktorn är upp till standard krävs ingen böter.

3. Hur man väljer en kondensator

Först och främst, enligt miljön, om det är i norr, måste du välja låg temperaturresistenta, som kan fungera normalt i en miljö på -40 ℃. Om det är i söder, måste du välja fuktsäkra, som inte kommer att kortsluta även om fuktigheten är så hög som 90%. Om det är en kemisk växt måste du välja antikorrosion.

Sedan behöver vi enligt materialvalet en metalliserad polypropylenfilm med gradientkvadratmotstånd, eftersom den har en starkare självhelande förmåga, och impregneringsmedel måste vara mikrokristallint vax, eftersom det är säkrare än olja, inte kommer att läcka olja och är mer miljövänlig. Terminalen måste vara ren koppar, ren koppar har den bästa värmeledningsförmågan och kommer inte att rostas.

4. Hur man underhåller

Det första steget är att lyssna på ljudet. När maskinen fungerar normalt kommer den att göra ett litet "surrande" ljud, som antagligen liknar kompressorn för ett kylskåp. Men om ljudet är ett "sizzling" urladdningsljud eller ett "clang" vibrationsljud, måste det vara ett fel och du måste stänga av strömmen och kontrollera det omedelbart.

Det andra steget är att känna skaletemperaturen. Om skaletemperaturen är normal och inte för varm, förmodligen inte överstiger 65 ° C, är maskinen i normalt arbetstillstånd. Om det känns delvis varmt kan det vara så att de interna självhelande tiderna har använts. Om det känns helt kallt, dåkondensatorär troligen skrotad och måste ersättas i tid.

Dessutom finns det också en speciell situation som är farlig. Om det finns en utbuktning på ytan betyder det att det är på väg att explodera och du måste stänga av maskinen omedelbart

5. Practical Scenario Application

När det finns för många enheter i ett köpcentrum som kräver enorma mängder el, såsom luftkonditioneringsapparater och hissar, kommer plötsliga belastningsförändringar att orsaka spänningsflimmer. När vi installerar ett kraftdistributionssystem för ett köpcentrum tillhandahåller vi ett 0,4 kV dynamiskt kompensationsskåp, som har en responstid på mindre än 20 ms. Därefter reduceras spänningsflimmervärdet från 3,2 till 0,8, och felfrekvensen för belysningsutrustningen reduceras till 65%. Detta är ett mycket framgångsrikt fall.
