Cylindrisk lågspänningskondensator

Inom området ingenjörsteknik för självläkande parallellkondensatorer är designen av skalstrukturen långt ifrån en enkel fråga om utseendeval; det är en central övervägande relaterad till produkternas säkerhet och tillförlitlighet. När momentan högspänning genereras inuti kondensatorn på grund av självläkande åtgärder eller onormala driftsförhållanden, kommer skalet att bli den första försvarslinjen mot inre tryckchock. Ge Yue Electric upptäckte genom djupgående mekanisk analys och ett stort antal experiment att det cylindriska skalet på den cylindriska lågspänningskondensatorn är mer strukturellt fördelaktigt i trycklager jämfört med det kvadratiska skalet på den rektangulära lågspänningskondensatorn.

När ett cylindriskt skal av en cylindrisk lågspänningskondensator utsätts för inre tryck, uppvisar dess spänningsfördelning en mycket enhetlig egenskap. Enligt mekanikprinciperna för tunnväggiga behållare genererar den cylindriska strukturen huvudsakligen periferiell spänning och axiell spänning under verkan av inre tryck. Dessa två typer av spänningar kan kontinuerligt och likformigt överföras längs skalet, vilket effektivt undviker spänningskoncentrationsfenomenet som uppstår vid hörnen av det kvadratiska skalet. Det fyrkantiga skalets rätvinkliga anslutningspunkter kommer att bilda naturliga spänningskoncentrationspunkter. Under den långsiktiga cykliska tryckpåverkan är dessa områden benägna att generera utmattningssprickor. Den strömlinjeformade utformningen av den cylindriska strukturen möjliggör emellertid en enhetlig fördelning av det inre trycket över hela ytan av skalet, vilket avsevärt förbättrar kondensatorns tryckhållfasthet och utmattningslivslängd. Våra testdata visar att under förhållanden med samma väggtjocklek är det genomsnittliga sprängtrycket för det cylindriska skalet ungefär 25 % högre än det för det kvadratiska skalet.

Under drift upplever självläkande kondensatorer frekventa interna tryckfluktuationer. Varje självläkande åtgärd genererar en liten mängd gas, vilket orsakar en övergående förändring av trycket inuti behållaren. Den cylindriska strukturen hos den cylindriska lågspänningskondensatorn, med sin kontinuerliga och kompletta geometriska form, visar mer stabil mekanisk prestanda jämfört med den fyrkantiga strukturen hos den rektangulära kondensatorn när man hanterar denna repetitiva tryckpåverkan. Experiment har visat att efter att ha genomgått en miljon simulerade självläkande tryckcykeltester är deformationsgraden för det cylindriska skalet endast en tredjedel av det rektangulära skalet. Denna förmåga att motstå cykliska stötar gör cylindriska kondensatorer särskilt lämpliga för applikationer i dynamiska kompensationsscenarier där frekvent växling krävs, vilket ger en solid mekanisk garanti för den långsiktigt stabila driften av reaktiv effektkompensation.

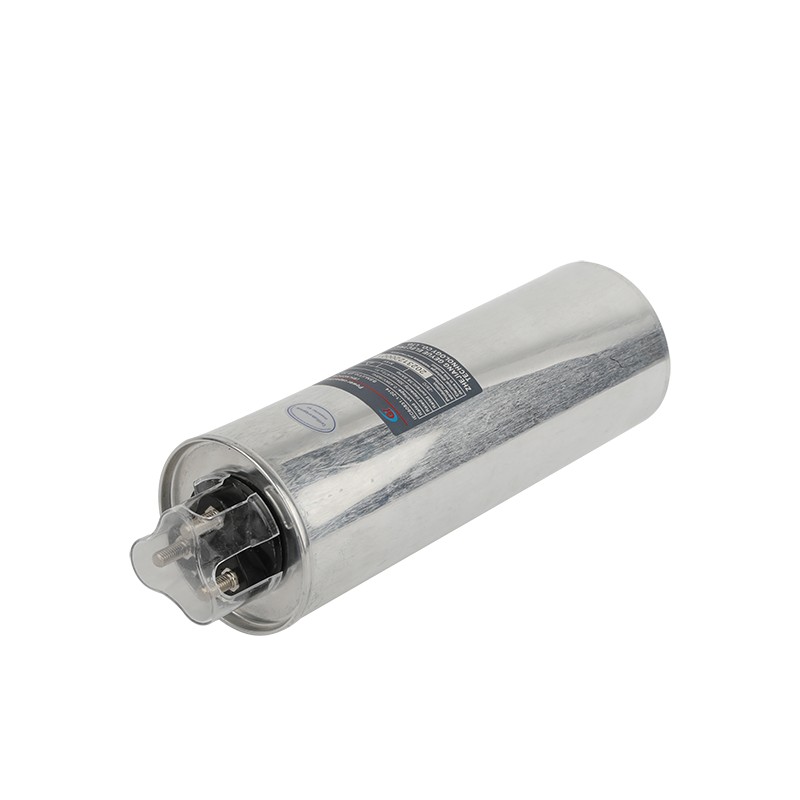

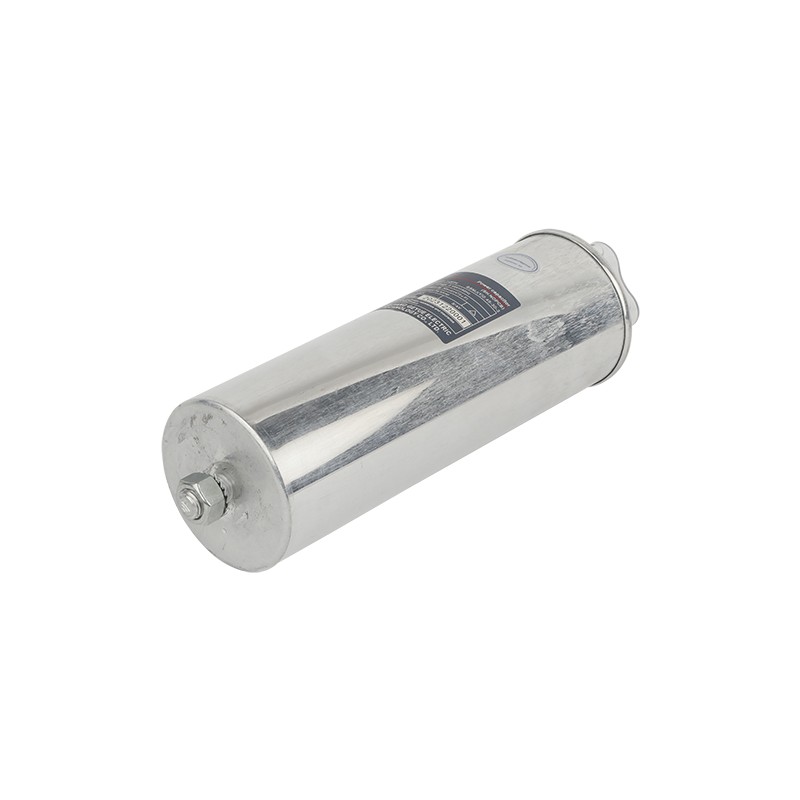

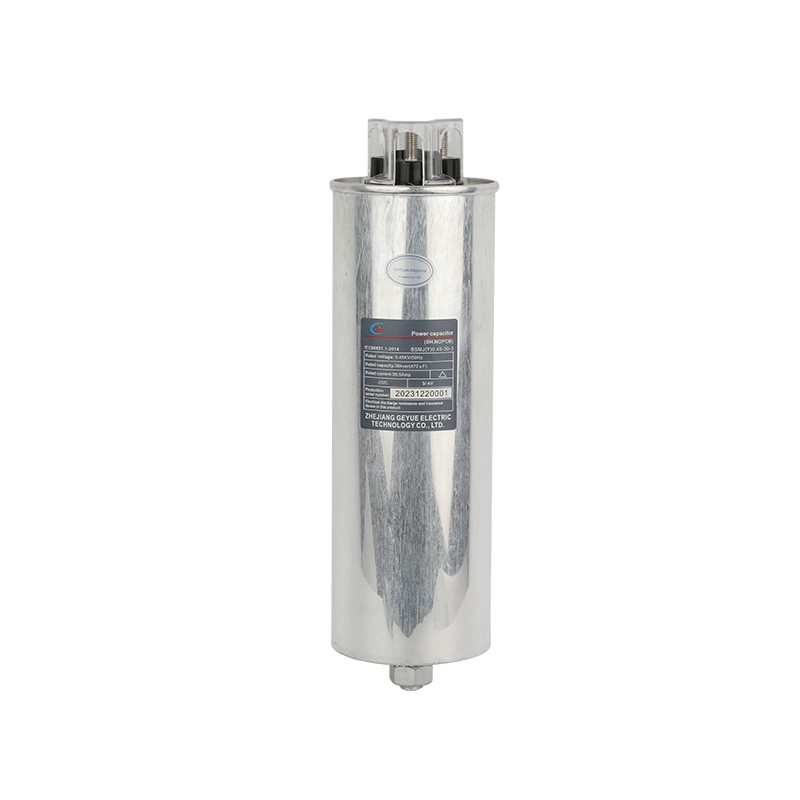

Geyue Electric har utvecklat en dedikerad djupstansningsformningsprocess för BSMJ(Y)-serien Cylindrical Low Voltage Capacitors. Genom att använda höghållfasta aluminiumlegeringsmaterial och speciella glödgningsbehandlingstekniker säkerställer vi att det cylindriska skalet tål extremt högt inre tryck samtidigt som en relativt tunn väggtjocklek bibehålls. Våra cylindriska kondensatorer har genomgått stränga tryckcykeltester, som kan motstå över en miljon standardtryckpåverkan, vilket vida överstiger industristandarderna. Samtidigt skapar den cylindriska strukturen förutsättningar för oss att optimera layouten av interna komponenter, vilket gör att dielektrikumet kan lindas på ett mer idealiskt sätt, vilket ytterligare förbättrar kondensatorernas elektriska prestanda.
