Rymdmagi av anpassade kondensatorer: Hur passar du 0,45-30-3-specifikationen i ett 25 kvar cylindriskt skal?

Förord

Moderna distributionsrum och kompensationsskåp står inför en motsägelse mellan den ökande efterfrågan på reaktiv kraftkompensation och otillräckligt installationsutrymme. Standardstorlekkraftkondensatorerkan inte anpassa sig till begränsat utrymme och anpassade lösningar blir nyckeln. Den här artikeln undersöker ett specifikt fall om hur man kan uppnå en kondensator med en spänningsnivå på 0,45 kV och en trefaskapacitet på 30 kvar i ett cylindriskt skal med en kapacitet på 25 kV. Den anpassade specifikationen uttrycks som 0,45-30-3, vilket kräver genombrott i materialteknik och strukturell design.

Rymddilemma och anpassningskrav för en standardkondensator

Kompensationsskåpet har täta inre komponenter som brytare, kontaktorer, reaktorer, styrenheter etc. som upptar en stor mängd utrymme. Renovering eller kompakt design av gamla skåp lämnar begränsat utrymme för kondensatorer. Standard rektangulära eller fyrkantiga kondensatormoduler är svåra att anpassa sig till oregelbundna hörn eller höjdbegränsade utrymmen. Tvingad installation kan leda till dålig värmeavledning, svårt underhåll och otillräckligt säkerhetsavstånd.

När standardprodukter inte kan uppfylla rumsliga begränsningar, anpassningkraftkondensatorerblir en nödvändig lösning. Dess kärnfördel är formad anpassningsbarhet och exakt prestanda matchning. Ingenjörer kan vända utformningen av kondensatorernas form och inre struktur baserat på den återstående rymdstorleken och elektriska parameterkraven i skåpet. Detta rymddrivna designmönster förbättrar flexibiliteten i kompensationssystemets integration.

Analys och tekniska utmaningar med specifikationen 0.45-30-3

0,45 avser den nominella spänningen på 0,45 kV, matchad med ett 380 V -system. 30 hänvisar till en enda enhet med en kapacitet på 30 kvar, som bestämmer den reaktiva kraftkompensationsförmågan. 3 hänvisar till en trefas integrerad design med tre kondensatorenheter, integrerad förpackning, förenklad ledning och rymdbesparing.

Den tekniska svårigheten att använda ett 25 kvar -skal ligger i det faktum att tillmötesgående en 30 kvar kapacitet med ett 25 kvar -skal innebär att volymen förblir oförändrad, kapaciteten ökar med 20%och effektdensiteten ökar avsevärt, vilket sätter högre krav på materialvärmeavbrott och isolering. Ökningen av interna förluster leder till en ökning av termisk hanteringstryck, och värmeavledning i begränsade utrymmen blir en viktig utmaning.

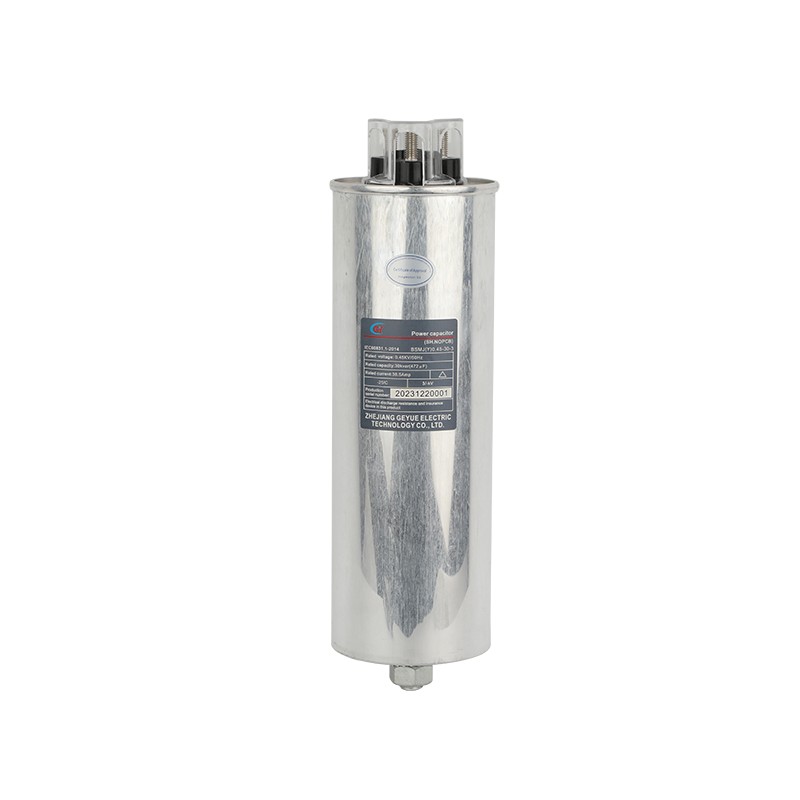

Genombrott i utformningen av anpassade cylindriska kondensatorer

Vi har uppgraderat vår dielektriska materialteknologi genom att använda specialmetalliserad polypropenfilm med en tjocklek som kontrolleras under 3 mikron. Detta material har stabila dielektriska konstant och självhelande egenskaper. Genom att optimera metallbeläggningsformeln har vi uppnått egenskaper med höga fyrkantiga motstånd, vilket effektivt minskat förlusttangentvärdet. Filmskärning och lindningsprocess är klar i en klass 10000 ren verkstad för att säkerställa dielektriska renhet.

Hur optimerar jag kärnstrukturen? Vi använder tre viktiga processer med högspänningsprecisionslindning för att säkerställa att varje filmskikt är tätt vidhäftat. Hot pressningsteknik eliminerar intern stress, och slutet ansiktet använder vakuumguldsprutning för att bilda fullständiga kontaktelektroder. Vi utformar en spiralvärmespridningskanal för att adressera flaskhalsen för värmeavledning och bildar en luftkonvektionsväg inuti kärnan. Samtidigt kontrollerar vi mängden fyllningslim för att uppnå en balans mellan isolering och värmeavledning.

Kundutmaningar och våra lösningar

Vi fick nyligen en kund med ett speciellt behov som står inför en typisk teknisk utmaning: Efter att ha utvidgat produktionslinjen sjunker kraftfaktorn till 0,75, och det finns ett brådskande behov av att öka den reaktiva kraftkompensationskapaciteten med 180 kvar i det mättade kompensationsskåpet. Det enda tillgängliga installationsutrymmet är några cylindriska områden med en diameter på 160 mm och en höjd av 300 mm - dessa platser var ursprungligen designade för 25 kvar kraftkondensatorer. Inför denna utmaning bildade vi snabbt ett tekniskt team för att genomföra speciell forskning och utveckling för den anpassade efterfrågan på 30 kilowatt för ett 160 × 300 mm skal. Vi valde ett 3-mikron ultratunn metalliserat tunnfilmmaterial och omdesignade den lindande kärnstrukturen, vilket ökade det effektiva lindningsområdet med 18%; Innovativt tillägg av axiell värmeavledningsspår inuti skalet och använder speciellt tätningslim med en värmeledningsförmåga större än 1,5W/MK för att fylla nyckelområden; Alla säkerhetskomponenter är tillverkade av högkvalitativa produkter som har certifierats oberoende. Efter rigorös testning uppfyller provet fullt ut kraven i National Standard GB/T 12747, särskilt efter 2000 timmars hållbarhetstest vid 85 grader Celsius, kapacitetsdämpningen är mindre än 1%. Efter att ha utlöst det självhelande testet 500 gånger förblir isoleringsmotståndet över 100000 megaohms, och den hetaste punkttemperaturen för temperaturökningstestet styrs inom 65 grader Celsius. I slutändan hjälpte denna anpassade produkt framgångsrikt kunden att uppnå en betydande fördel med att öka kompensationskapaciteten med 20% i samma utrymme utan att helt ändra skåpstrukturen.

Slutsats: Teknologiska genombrott uppnår rumslig optimering

Installera en 30kvarkraftkondensatorMed en specifikation på 0,45-30-3 i ett 25 kvar cylindriskt skal är en systematisk innovation inom materialteknik, strukturell design och värmespridningslösningar. Genom att bryta igenom begränsningarna för standardprodukter, uppnå enhet av prestanda och form. Genom att representera trenden med kraftutrustning mot hög effektdensitet, hög integration och hög tillförlitlighet har anpassade kondensatorlösningar blivit ett viktigt stöd för effektiv och stabil drift av kraftsystem inför komplexa applikationsscenarier och rumsliga begränsningar.
