Reaktorer i lågspänningskompensationsskåp: Nödvändig utrustning eller extra kostnad?

Förbränner kompensationskåpet i din fabrik oftakondensator? Eller mätningen fann att harmonin i kraftnätet är för stora, och till och med brytaren kan ses gnistrande när kondensatorn är på och av. Anledningen till skadan på kondensatorn kan vara bristen på en seriefrikat. Eftersom i ett 400V kraftnät finns det två nackdelar när kondensatorn är direkt ansluten till elnätet. Den ena är att påverkningsströmmen kommer att nå sin topp i ögonblicket av start, vilket är lätt att bränna switchkontakten. Den andra är att den harmoniska strömmen är för stor, vilket får kondensatorn att värmas upp på allvar eller till och med brinna. Utrustad med en reaktor med lämpliga parametrar kan effektivt lösa dessa två problem. Den här artikeln kommer att förklara om reaktorn är en nödvändig utrustning genom att beskriva reaktorns arbetsprincip, den roll den spelar i kompensationsskåpet och den faktiska driftseffekten.

Arbetsprincip för lågspänningseriereaktor

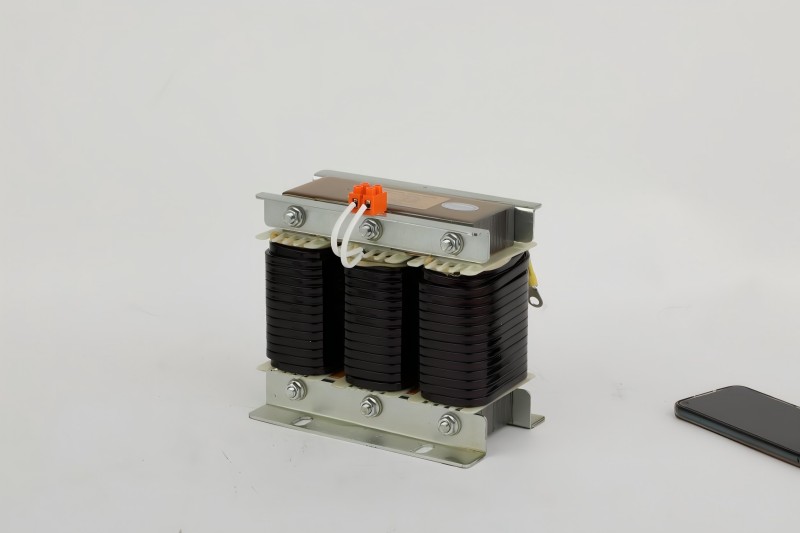

Reaktorn består av en järnkärna och en spole, som är ansluten i serie framför kompensationskåpets kondensator. När strömmen passerar genom spolen kommer järnkärnan att generera ett magnetfält som kan motstå strömförändringen. För tillfället kommer kondensatorn energisk, strömmen kommer plötsligt att öka och magnetfältet kommer att generera en omvänd kraft och därmed begränsa påverkan strömmen till ett säkert intervall. När högfrekventa stray-ström genereras i kraftnätet, kommer spolen att generera ett starkare motstånd, vilket gör att strömmen omvandlas till värme och konsumeras. Genom dessa operationer är kondensatorn skyddad mot påverkan av överdriven ström och skador från överhettning.

Reaktorns roll i kompensationskåpet

Som nämnts i arbetsprincipen ovan kan reaktorn undertrycka den enorma strömmen som genereras avkraftkondensatorNär den är energisk till inom tio gånger det normala värdet, skyddar omkopplingskontakterna från smältning och svetsning. Denna funktion är att förhindra att utrustningen brinner när den är på. En annan funktion är att fånga högfrekventa brus. Dessa två funktioner i reaktorn kan förlänga kondensatorns livslängd. Kondensatorerna i kompensationsskåpet utan reaktorn kan skrotas på två år. Efter att ha varit utrustad med reaktorn kan kompensationsskåpet användas i mer än 8 år, vilket minskar underhållskostnaden kraftigt. Dessa två funktioner kan inte ersättas av andra komponenter. Kompensationskåpet utan reaktorn kommer oundvikligen att brännas när den slås på eller kondensatorerna kommer att skadas i partier, vilket återspeglar reaktorns nödvändighet.

Hur man väljer en lämplig seriefrikat

För att välja en lämplig reaktor finns det två huvudsakliga aspekter: en är att välja lämplig reaktanshastighet, och den andra är att välja lämplig strömbärande kapacitet.

Reaktanshastigheten avser resistensstyrkan hos reaktorn mot högfrekvensström. Om det är en maskin i en fabrik, till exempel ett maskinverktyg, formsprutningsmaskin eller annan utrustning eller fotovoltaisk kraftproduktion, välj sedan enreaktormed en reaktanshastighet på 7%, eftersom den kan blockera 250Hz högfrekventa harmonier som genereras av denna utrustning. Om det är en stor LED -skärm i ett köpcentrum, en centraliserad datorströmförsörjning eller en laddningshöganordning, välj en reaktor med en reaktanshastighet på 14%, eftersom den kan blockera 150Hz harmonik som genereras av denna utrustning.

Dessutom är det nödvändigt att välja en lämplig strömskapacitet. Strömmen som får passera genom reaktorn måste vara större än 1,35 gånger den nominella strömmen för kondensatorn. Eftersom i den faktiska driften kommer harmonikerna i kraftnätet att öka den totala strömmen, och tillräcklig marginal måste reserveras för att undvika överbelastning och förbränning av reaktorspolen.

Kort sagt, välj 7% för fabriksmaskiner och 14% för LED -skärmar. Reaktorströmmen är lika med kondensatorströmmen multiplicerad med 1,35. Efter montering, vid vid reaktorhöljet. Om det inte är varmt i mer än tre sekunder är det kvalificerat.

Faktisk driftseffekt

När kompensationsskåpet på pumpfabriken inte var utrustad med en reaktor var kondensatorns driftstemperatur så hög som 85 grader Celsius, vilket överskred den nationella standarden på 70 grader Celsius. Nästan 40% av kondensatorerna skulle brinna ut varje år. Efter installation av en7% reaktorTemperaturen på kondensatorn sjönk till cirka 55 grader Celsius, och andelen harmonier i kraftnätet sjönk från 19% till 6%. Kondensatorns livslängd förlängdes från i genomsnitt två år till mer än åtta år. Denna förändring fick utrustningen att löpa mer stabilt och sparade underhållskostnader.
