Vilka är huvudtyperna av kompensationskrav för lågspänningsreaktiv effekt i kommersiella byggnader med LED-belysning med hög densitet och HVAC-system?

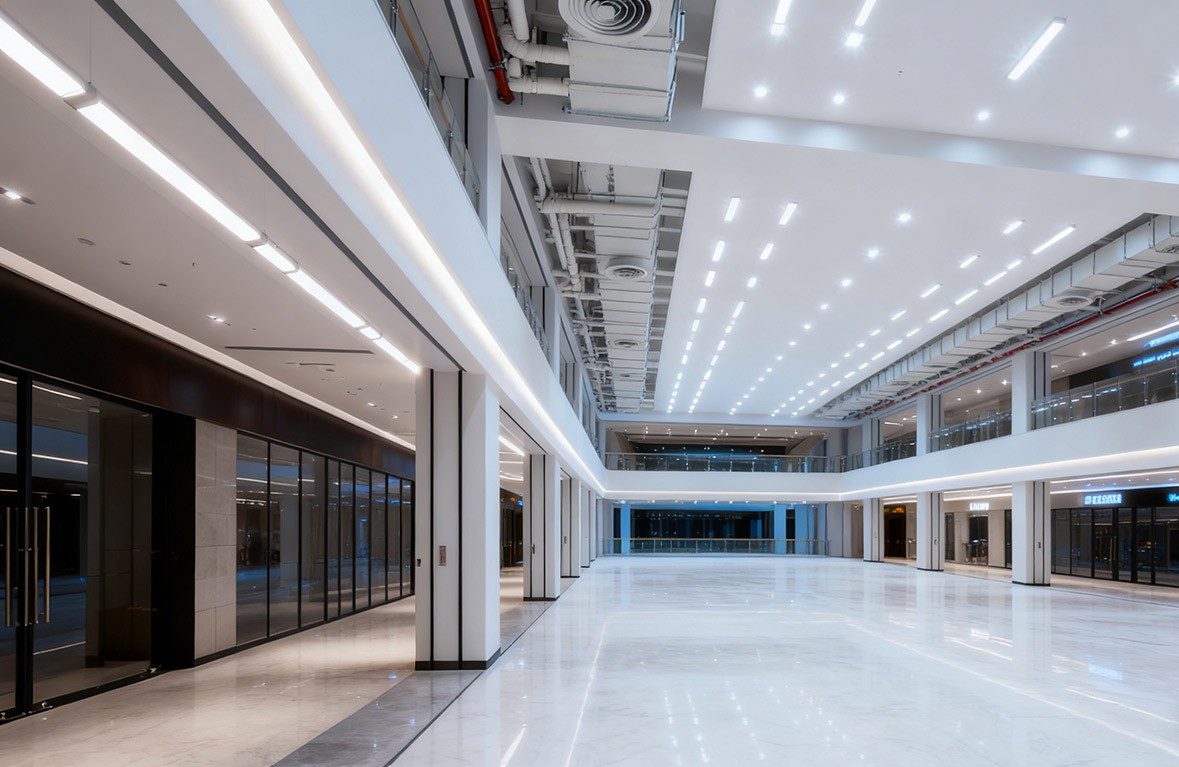

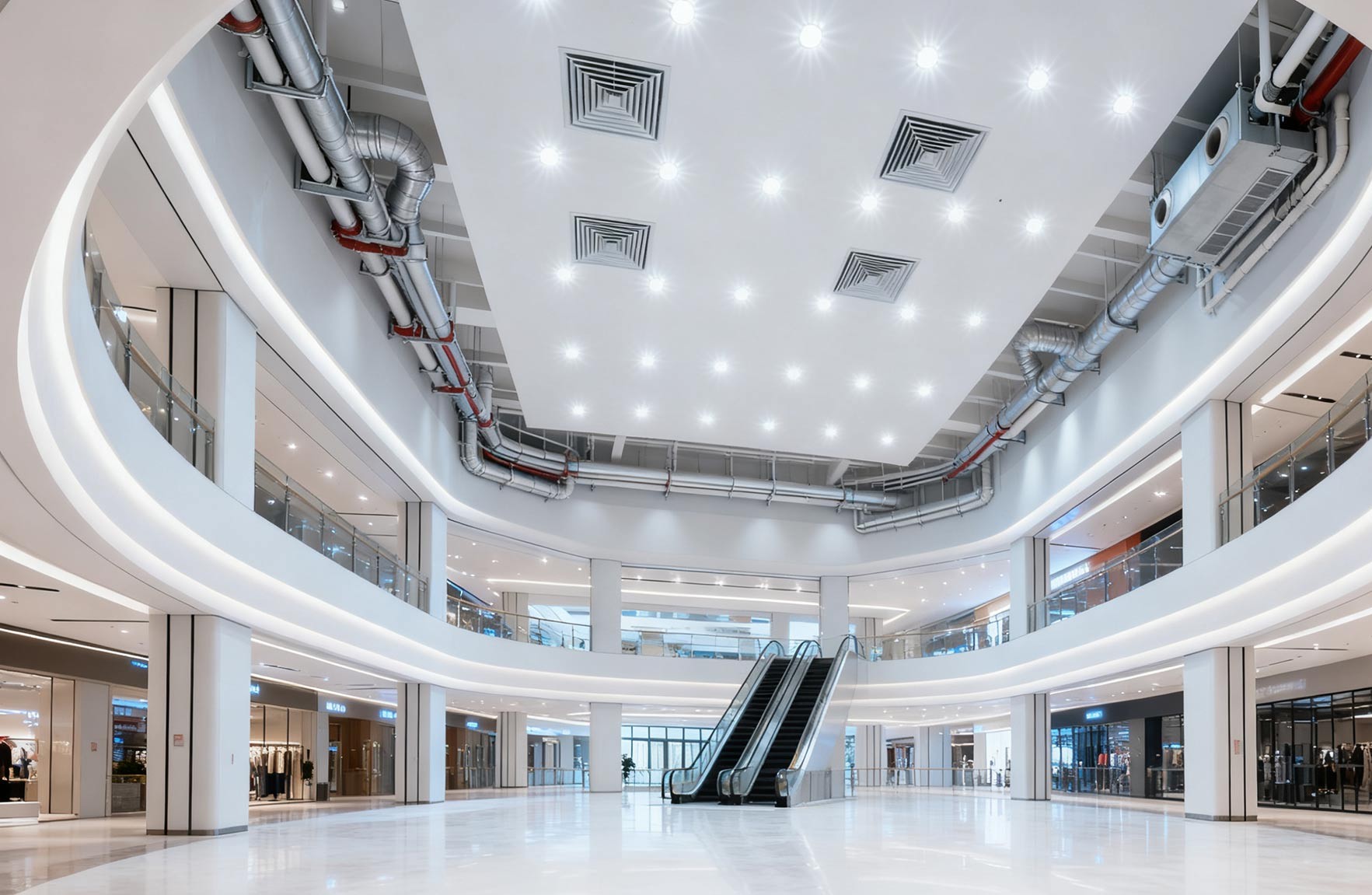

LED-belysning med hög densitet och variabelt frekvensdrivna HVAC-system (Heating Ventilation Air Conditioning Systems) har blivit standardfunktioner i nya kommersiella projekt, vilket markerar en djupgående energibesparande transformation i moderna kommersiella byggnader. Dessa högeffektiva enheter har dock minskat den aktiva energiförbrukningen samtidigt som de presenterar nya utmaningar för kraftdistributionssystemen när det gäller behovet av ny reaktiv effektkompensation. Som Ge Yue Electric, som har varit djupt involverad inom området för lågspänningskompensation för reaktiv effekt i många år, tror vi att i kommersiella byggnader med högdensitetsinstallationer av belysning och luftkonditionering har efterfrågan på lågspänningskompensation för reaktiv effekt utvecklats från den traditionella effektfaktorförbättringen till ett extremt integrerat krav på harmonisk kontroll, dynamisk respons och energieffektivitetsoptimering.

Unik kapacitiv reaktiv kraft Charabelysningssystemets egenskaper

Till skillnad från traditionella lysrör, antar strömförsörjningen för LED-drivna lampor i allmänhet en switchande strömförsörjningstopologi. Även om effektfaktorkorrigeringskretsen kan öka den grundläggande effektfaktorn till över 0,95 genererar den betydande kapacitiv reaktiv effekt. När tusentals LED-lampor arbetar samtidigt på ett sätt med hög densitet, kommer belysningssystemet att uppvisa en ledande effektfaktorkarakteristik. Denna kapacitiva reaktiva effekt, i kombination med den induktiva energin i HVAC-systemet, bildar en unik tidsdelningsöverlagringseffekt. Under den period då kylutrustningen arbetar med full belastning på dagtid visar systemet ett induktivt behov, medan när belysningssystemet fungerar ensamt på natten, växlar det till kapacitivt tillstånd. Denna polaritetsomkastning av traditionella kompensationsanordningar utgör en stor utmaning, vilket kräver att kompensationssystemet har förmågan för dubbelriktad reglering.

Dynamiska reaktiva effektfluktuationer i HVAC-systemet

VVS-systemen i moderna kommersiella byggnader har i stor utsträckning anammat teknik med variabel frekvens, och efterfrågan på reaktiv effekt uppvisar stark slumpmässighet och ögonblicklighet. Under uppstart och hastighetsreglering av frekvensomformaren kommer det att finnas betydande momentana fluktuationer i reaktiv effekt i kraftsystemet, med ändringsperioden från flera sekunder till flera timmar. Vad som är mer komplicerat är att medan frekvensomformaren genererar induktiv reaktiv effekt, injicerar den också en stor mängd harmonisk ström i elnätet. Dessa harmoniska komponenter, tillsammans med kapacitansen och induktansen hos traditionella kompensationskondensatorer, kommer att interagera och orsaka resonansfenomen som kan utgöra ett allvarligt hot mot kraftsystemet och strömkvaliteten. Mätdata indikerar att för ett 200 000 kvadratmeter stort kommersiellt komplex kan amplituden av reaktiva effektfluktuationer i dess HVAC-system nå 40 % av den totala kapaciteten. Denna dynamiska egenskap kräver att kompensationsanordningen har en svarsförmåga på millisekundnivå.

Den tekniska vägen för den sammansatta styrningslösningen

Inför komplexa arbetsförhållanden med högdensitets LED-belysning och HVAC-system är den bästa lösningen som energiförvaltare för kommersiella byggnader kan anta en hierarkisk förvaltningsstrategi. Speciellt,anti-harmonisk kompensationskondensatorbanker med fast kapacitetbör installeras på lågspänningssidan av transformatorn för att balansera den reaktiva grundbelastningen. Under tiden bör dynamiska kompensationsanordningar användas på distributionskretsarna för belysning och HVAC för att uppnå exakt lokal balansering av reaktiv effekt. För hantering av harmonisk förorening bör energiförvaltare för kommersiella byggnader konfigurera aktiva filter och passiva kompensationsanordningar för att fungera tillsammans, undvika resonansrisker och säkerställa effektiviteten i hanteringen. Även om denna sammansatta lösning har en relativt hög initial investeringskostnad, kan den återvinna den inkrementella kostnaden inom två år genom energieffektivisering.

Geyue Electrics lösningar och professionella engagemang

På Geyue Electrics FoU-center har vårt företags FoU- och tekniska team utvecklat ett intelligent energiledningssystem för kommersiella byggnader som är lämpligt för LED-belysning med hög densitet och HVAC-system. Syftet är att distribuera sensorer vid nyckelkretsnoder för att samla in driftdata i realtid för belysnings- och HVAC-systemen, och använda artificiell intelligens algoritmer för att förutsäga trenden för efterfrågan på reaktiv effekt under den kommande halvtimmen. Vår lågspänningsenhet för reaktiv effektkompensation antar en modulär design och stöder dubbelriktad reglering av kapacitiv och induktiv reaktiv effekt, vilket säkerställer att svarstiden för reaktiv effektkompensation är mindre än 10 millisekunder. För de specifika subövertoner som genereras av LED-belysning med hög densitet tillhandahåller vi även dedikerade filtreringsgrenar, med hjälp av ett separat styrningssätt för att säkerställa att hela processen för kompensation för reaktiv effekt inte förstärker övertonsföroreningar.

Geyue Electric har en djup förståelse för att efterfrågan på lågspänningskompensation för reaktiv effekt i moderna kommersiella byggnader har gått utöver det traditionella konceptet med effektfaktorkorrigering och kräver mer intelligenta och flexibla skräddarsydda lösningar. Vårt företag är villigt att förse dig med en fullständig processtjänst från diagnos och analys till systemintegration för dina lågspänningsprojekt för reaktiv effektkompensation i kommersiella områden. Detta kommer att hjälpa dig att skapa ett verkligt grönt och intelligent kommersiellt komplex. Om du har några frågor är du välkommen att kontakta oss påinfo@gyele.com.cn.
